Cos'è la progettazione PCB? Nozioni di base, passaggi, suggerimenti per l'impilamento e la risoluzione dei problemi

Cos'è la progettazione PCB?

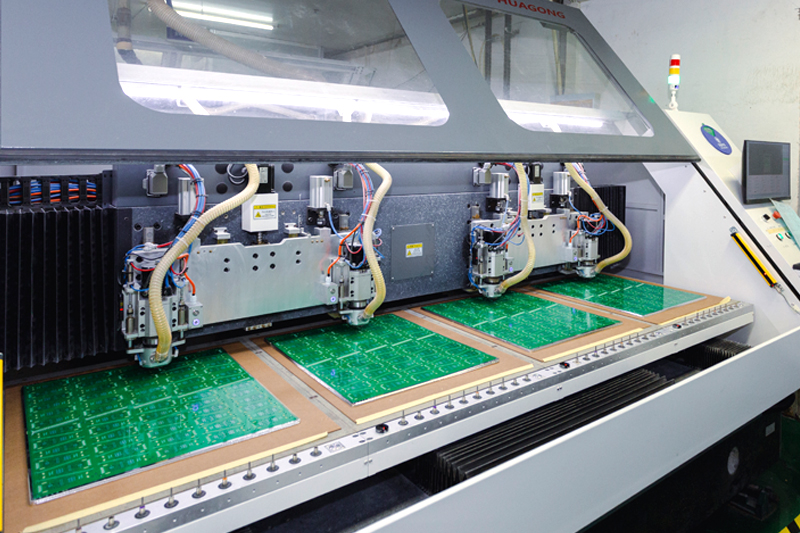

La progettazione PCB è il processo di traduzione di uno schema di circuito elettronico in un layout di scheda fisica che può essere prodotto. Il progettista specifica dove si trova ciascun componente, come le tracce di rame li collegano, quanti strati richiede la scheda e quali materiali e tolleranze deve soddisfare il produttore. L'output è un insieme di file Gerber, il formato standard del settore che gestisce le apparecchiature di fabbricazione automatizzate.

Un PCB finito è più di uno schema elettrico reso permanente. È una struttura meccanica, un sistema di gestione termica e un ambiente elettromagnetico allo stesso tempo. Una scheda ben progettata instrada i segnali in modo pulito, dissipa il calore in modo efficiente e supera i test EMC. Uno progettato male può funzionare sul banco ma fallire sul campo a causa di disturbi, diafonia o problemi di integrità dell'alimentazione che si manifestano solo in condizioni operative reali.

Nozioni di base di PCB Progettazione che ogni ingegnere dovrebbe conoscere

Prima di aprire qualsiasi strumento EDA, un progettista deve sentirsi a proprio agio con una manciata di concetti fondamentali che governano ogni decisione presa durante il layout.

Livelli e impilamento

I PCB sono costituiti da strati alternati di rame e dielettrico (isolanti) laminati insieme. I design semplici utilizzano 2 livelli; le schede con densità di componenti più elevata o requisiti di integrità del segnale più severi utilizzano 4, 6, 8 o più. Ogni strato svolge un ruolo (instradamento del segnale, riferimento di terra o distribuzione dell'alimentazione) e la disposizione di questi strati è chiamata stackup.

Impedenza e integrità del segnale

Alle alte frequenze una traccia di rame si comporta come una linea di trasmissione. Suo impedenza caratteristica — determinato dalla larghezza della traccia, dallo spessore del rame, dalla costante dielettrica e dalla distanza dal piano di riferimento più vicino — deve corrispondere alla sorgente e all'impedenza di carico per evitare riflessioni. La maggior parte delle interfacce digitali puntano a 50 Ω single-ended o 100 Ω differenziali. Deviare da questi valori provoca un degrado del segnale che peggiora con la frequenza.

Correnti di ritorno e piani di riferimento

Ogni corrente di segnale ha un percorso di ritorno. Alle alte frequenze, la corrente di ritorno viaggia direttamente sotto la traccia del segnale sul piano di riferimento più vicino, non attraverso il percorso CC più breve. Interrompere questo percorso di ritorno , ad esempio instradando una traccia attraverso una divisione del piano o una fessura, forza la deviazione della corrente di ritorno e crea un'antenna a telaio che irradia EMI. Mantenere i piani di riferimento continui durante il percorso ad alta velocità è una delle decisioni di layout di maggior impatto prese da un progettista.

Passaggi di progettazione della scheda PCB

Il processo di progettazione del PCB segue una sequenza coerente indipendentemente dalla complessità della scheda. Saltare i passaggi, in particolare le revisioni iniziali del progetto, in genere comporta costosi giri successivi.

1. Cattura schematica : Definisci tutti i componenti, le connessioni di rete e le regole elettriche in uno strumento EDA. Assegna impronte a ciascun simbolo del componente.
2. Requisiti e vincoli di progettazione : dimensioni del pannello portadocumenti, numero di strati, regole minime di traccia/spazio, obiettivi di impedenza, requisiti termici e standard normativi (IPC-2221, IPC-2152, ecc.).
3. Definizione di stackup : Scegli il numero di strati, il materiale, lo spessore dielettrico e il peso del rame. Conferma gli obiettivi di impedenza con il tuo produttore prima che inizi il routing.
4. Posizionamento dei componenti : Posizionare i componenti per ridurre al minimo le lunghezze delle tracce per reti critiche, circuiti correlati ai gruppi, rispettare le zone termiche e soddisfare i vincoli meccanici. Il posizionamento determina l'80% della qualità del routing.
5. Alimentazione e routing di terra : Instradare le rotaie di alimentazione e stabilire i piani di terra prima dell'instradamento del segnale. I condensatori di disaccoppiamento devono essere posizionati il ​​più vicino possibile ai pin di alimentazione del circuito integrato.
6. Instradamento del segnale : Instradare prima i segnali sensibili e ad alta velocità, mantenendo l'impedenza, riducendo al minimo le transizioni via e mantenendo le coppie differenziali accoppiate e adattate in lunghezza.
7. Controllo delle regole di progettazione (DRC) : esegue controlli automatizzati per violazioni delle distanze, reti non collegate, dimensioni dell'anello anulare e vincoli di fabbricazione.
8. Revisione della generazione e della fabbricazione di Gerber : esporta i file di produzione e rivedili in un visualizzatore Gerber prima dell'invio. Confermare l'impilamento, le lime di foratura e la serigrafia con il produttore.

Esempio di stackup PCB a 6 strati

Uno stackup a 6 strati rappresenta l'aggiornamento più pratico da una scheda a 4 strati quando un progetto prevede interfacce ad alta velocità, routing BGA denso o requisiti EMI rigorosi. Gli strati aggiuntivi consentono ai piani di riferimento dedicati di racchiudere gli strati interni del segnale, creando un ambiente stripline controllato che riduce le radiazioni e la diafonia.

Una disposizione standard a 6 strati per un pannello FR-4 da 1,6 mm:

Con L2 come massa e L4 come potenza, il livello 3 si trova in una vera configurazione stripline, inserito tra due piani di riferimento, rendendolo la sede giusta per i segnali più sensibili al rumore. Il sottile prepreg tra L1 e L2 (tipicamente 3–4 mil) mantiene larghezze di traccia di 50 Ω ottenibili a circa 4–5 mil, compatibili con i processi di fabbricazione standard.

Come risolvere i problemi di un PCB

Anche le schede ben progettate a volte arrivano dalla fabbricazione con difetti o si guastano dopo l'assemblaggio. Un processo strutturato di risoluzione dei problemi, piuttosto che uno scambio casuale di componenti, individua i guasti più velocemente ed evita danni collaterali.

Passaggio 1: ispezione visiva prima dell'accensione

Sotto ingrandimento, esamina la scheda per verificare la presenza di ponti di saldatura su circuiti integrati a passo fine, giunti freddi (opachi e granulosi anziché lisci e lucenti), componenti mancanti o invertiti e qualsiasi traccia di danno visibile. Una percentuale significativa dei difetti di assemblaggio è visibile prima che sia necessario qualsiasi strumento.

Passaggio 2: verifica della barra di alimentazione

Prima di applicare la piena potenza, misurare la resistenza da ciascuna barra di alimentazione a terra con un multimetro. Una lettura bassa o prossima allo zero indica un cortocircuito: le cause più comuni includono ponti di saldatura, condensatori danneggiati o un componente con polarizzazione invertita. Una volta pulito, applicare l'alimentazione tramite un'alimentazione da banco a corrente limitata impostata appena al di sopra del consumo previsto. Una rotaia che crolla sotto carico indica un regolatore sovraccarico o un componente a valle in corto.

Passaggio 3: diagnosi a livello di segnale

Con i binari confermati in buone condizioni, utilizzare un oscilloscopio per controllare i segnali dell'orologio, ripristinare le linee e l'attività del bus di comunicazione. Orologi mancanti, linee di ripristino bloccate o forme d'onda SPI/I2C/UART malformate puntano ciascuno a una specifica area di errore. Un analizzatore logico è più efficiente di un oscilloscopio per acquisire il comportamento del bus digitale multi-segnale nel tempo.

Passaggio 4: test a livello di componente

Se il tracciamento del segnale isola un componente sospetto, le misurazioni della resistenza nel circuito (con alimentazione spenta) possono confermare giunzioni aperte o in corto sui componenti passivi. Per i circuiti integrati, il confronto delle tensioni dei pin con la tabella delle condizioni operative della scheda tecnica riduce rapidamente la possibilità che il dispositivo riceva alimentazione, riferimento e segnali di abilitazione corretti. Quando un componente viene confermato difettoso, sostituirlo con una parte sicuramente funzionante prima di trarre conclusioni: la sostituzione con un'altra parte dello stesso lotto potenzialmente difettoso non risolve nulla.
