In che modo l'uso di substrati metallici PCB influisce sull'affidabilità dei componenti elettronici?
Nel campo dell'elettronica moderna, l'importanza dei circuiti stampati (PCB) non può essere sopravvalutata. Costoituiscono la spina dorsale di quasi tutti i dispositivi elettronici, consentendo il corretto collegamento dei componenti elettrici e facilitando flussi operativi fluidi. Tra le varie tipologie di PCB, Substrato metallico PCB hanno guadagnato un'attenzione significativa, soprattutto nelle applicazioni ad alte prestazioni.

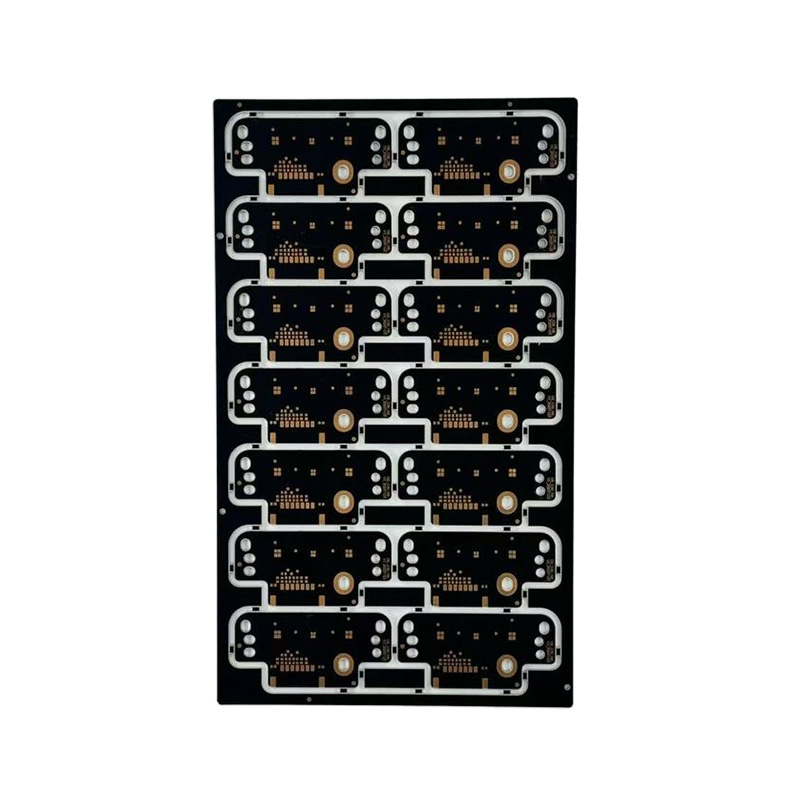

Un substrato metallico per PCB è un tipo di circuito stampato che utilizza un materiale metallico come base anziché i tradizionali materiali fibrosi tipicamente utilizzati per i PCB standard. Questi substrati metallici sono realizzati combinando una base metallica con lo strato isolante e lo strato di rame che costituisce il circuito vero e proprio. I metalli comuni utilizzati per i substrati includono alluminio, rame e acciaio, ma l'alluminio è di gran lunga il più comune grazie alla sua eccellente conduttività termica, rapporto costo-efficacia e natura leggera.
Cosa rende diversi i substrati metallici PCB?
La gestione termica è uno dei motivi principali per cui i substrati metallici sono preferiti rispetto ai PCB convenzionali. I moderni dispositivi elettronici generano calore e, nelle applicazioni ad alta potenza, la gestione di questo calore è fondamentale per mantenere prestazioni e affidabilità. I substrati metallici aiutano a dissipare il calore in modo più efficiente, prevenendo il surriscaldamento e garantendo la longevità dei componenti. Ciò è particolarmente importante nell'elettronica di potenza, nell'illuminazione a LED, nell'elettronica automobilistica e nei sistemi di comunicazione ad alta frequenza.
Ecco un confronto tra i substrati metallici dei PCB e i PCB tradizionali:
| Proprietà | PCB standard | Substrato metallico PCB |
| Materiale | FR-4, CEM-1, CEM-3 | Alluminio, Rame, Acciaio |
| Conducibilità termica | Basso | Alto (fino a 200 W/m·K) |
| Cost | Bassoer | Più in alto |
| Resistenza meccanica | Moderato | Forte (soprattutto con l'alluminio) |
| Applicazioni | Elettronica di consumo, Basso consumo | Applicazioni ad alta potenza, illuminazione a LED, settore automobilistico, elettronica di potenza |
| Peso | Luce | Pesante (a seconda del metallo utilizzato) |
La scelta tra un substrato metallico e un PCB tradizionale spesso dipende dai requisiti prestazionali, in particolare in termini di gestione del calore e durata.
Applicazioni di substrati metallici PCB
I substrati metallici PCB vengono utilizzati principalmente in applicazioni in cui un'efficiente dissipazione del calore è fondamentale. Ecco alcuni settori che traggono vantaggio dall'utilizzo di substrati metallici PCB:
-
Illuminazione a LED : Le luci LED ad alte prestazioni generano molto calore. L'utilizzo di un PCB a base metallica consente una migliore dissipazione del calore e garantisce la longevità dei componenti LED.
-
Elettronica di potenza : Dispositivi come convertitori di potenza, inverter e amplificatori di potenza generano notevoli quantità di calore. Un substrato metallico aiuta a regolare la temperatura e prevenire danni ai componenti sensibili.
-
Elettronica automobilistica : I veicoli moderni si affidano a componenti elettronici complessi per sistemi di controllo, sensori e altro ancora. I substrati metallici assicurano che questi sistemi rimangano operativi anche in condizioni di temperature e vibrazioni estreme.
-
Comunicazione ad alta frequenza : I substrati metallici vengono utilizzati nei circuiti ad alta frequenza dove l'integrità del segnale e la gestione del calore sono entrambi critici.
-
Applicazioni industriali : Le apparecchiature che richiedono elevata gestione della potenza e dissipazione del calore, come i macchinari industriali, utilizzano substrati metallici PCB per un funzionamento affidabile.
Perché scegliere substrati metallici rispetto ai PCB tradizionali?
-
Conduttività termica superiore : Il vantaggio principale dei substrati metallici rispetto ai tradizionali PCB in fibra di vetro è la loro elevata conduttività termica. Ciò è essenziale nelle applicazioni ad alta potenza in cui l'accumulo di calore può danneggiare i componenti elettronici.
-
Resistenza meccanica : I substrati metallici offrono maggiore resistenza meccanica e stabilità rispetto ai tradizionali pannelli FR-4. Ciò è particolarmente importante in ambienti difficili dove le vibrazioni e lo stress meccanico sono comuni.
-
Luceweight yet Durable : I substrati a base di alluminio sono leggeri, ma offrono elevata durabilità e resistenza alla corrosione, rendendoli ideali per applicazioni che richiedono sia integrità strutturale che dissipazione del calore.
-
Durata della vita più lunga : Dissipando in modo efficiente il calore, i substrati metallici aiutano a prolungare la durata dei componenti, riducendo i tassi di guasto e garantendo affidabilità a lungo termine.
-
Conveniente : Sebbene i substrati metallici possano essere più costosi dei PCB tradizionali, i vantaggi a lungo termine, come prestazioni migliorate, tassi di guasto ridotti ed efficienza energetica, spesso giustificano l'investimento iniziale più elevato.
Caratteristiche principali dei substrati metallici PCB
-
Prestazioni termiche : I substrati metallici hanno una conduttività termica significativamente più elevata rispetto ai PCB tradizionali, mentre i substrati in alluminio offrono generalmente il miglior equilibrio tra costo, peso e gestione termica.
-
Isolamento elettrico : Lo strato isolante tra la base metallica e i circuiti in rame garantisce l'isolamento elettrico, fondamentale per mantenere le prestazioni dei circuiti ad alta potenza.
-
Resistenza meccanica : I substrati metallici forniscono resistenza meccanica e stabilità più elevate rispetto ai PCB tradizionali, il che può essere fondamentale nelle applicazioni che richiedono una durata a lungo termine.
-
Opzioni di finitura superficiale : Proprio come i PCB tradizionali, anche i substrati metallici possono essere trattati con varie finiture superficiali, tra cui HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative) ed ENIG (Electroless Nickel Immersion Gold), a seconda dei requisiti dell'applicazione.
Anhui Hongxin Electronic Technology Co., Ltd. è uno dei principali produttori specializzati in vari tipi di PCB, compresi substrati metallici PCB. La gamma di prodotti dell'azienda comprende pannelli da 1 a 32 strati, pannelli ad alta Tg, pannelli in rame spesso, pannelli rigido-flessibili e altro ancora. Tra questi, i PCB a base metallica si distinguono per la loro elevata conduttività termica e resistenza meccanica.
Anhui Hongxin offre prototipazione rapida PCB ad alta precisione e può consegnare rapidamente ordini all'ingrosso per schede a singola e doppia faccia, schede a 4-8 strati, schede HDI e altro ancora. Questa flessibilità e velocità rendono l'azienda un partner preferito per le industrie che richiedono PCB di alta qualità e tempi di consegna rapidi.
Inoltre, l'azienda utilizza materiali di base di alta qualità come FR-1, CEM-1, CEM-3, FR-4 e substrati metallici nei suoi prodotti, garantendo che soddisfino i rigorosi requisiti di varie applicazioni ad alte prestazioni.
Conclusione
In conclusione, i substrati metallici dei PCB sono un componente indispensabile nell'elettronica moderna, poiché offrono una gestione termica superiore, una maggiore durata e resistenza meccanica. La loro applicazione in settori che vanno dall'illuminazione a LED all'elettronica di potenza e ai sistemi automobilistici dimostra la loro versatilità e importanza nel garantire prestazioni ottimali dei dispositivi elettronici.
