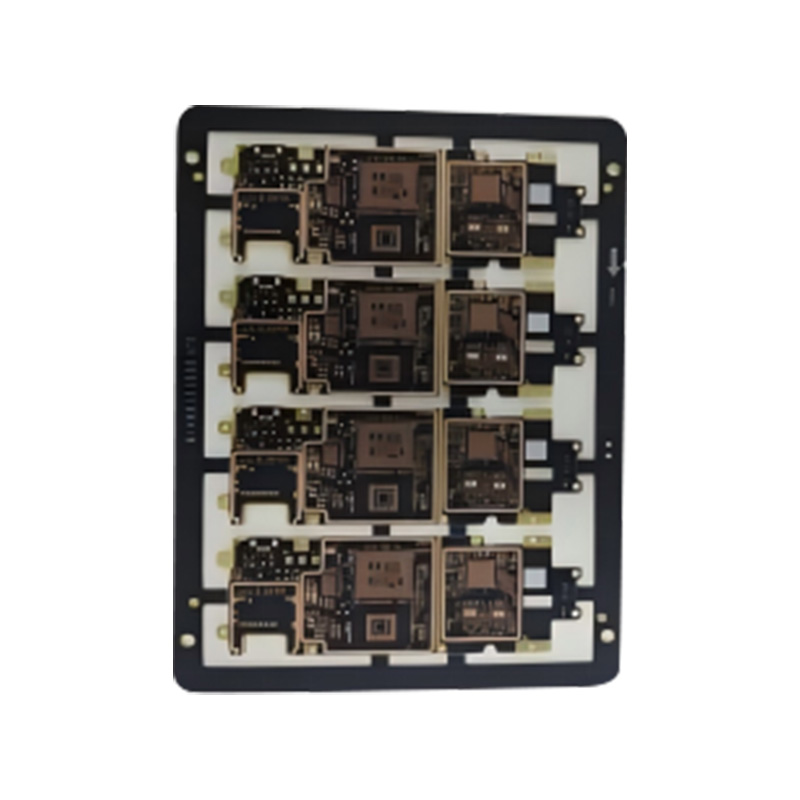

Scheda di interconnessione ad alta densità (HDI). Conoscenza del settore
La guida completa alle schede di interconnessione ad alta densità (HDI).
Nella incessante ricerca di dispositivi elettronici più piccoli, più veloci e più potenti, la tecnologia High-Density Interconnect (HDI) è emersa come un fattore abilitante fondamentale. Questa guida approfondisce gli aspetti principali di Scheda di interconnessione ad alta densità (HDI). , dai processi di produzione fondamentali e dalla scienza dei materiali alle strategie di progettazione specifiche per l'applicazione e alle considerazioni sulla catena di fornitura per i professionisti.
Produzione Core HDI: microvie e linee ultrafini
La capacità distintiva delle schede HDI risiede nelle strutture avanzate che consentono densità e miniaturizzazione dei componenti senza precedenti.
| Tecnologia chiave | Descrizione e impatto |
| Microvie (cieche/sepolte) | Via forate al laser con diametri generalmente inferiori a 150 µm. Collegano gli strati adiacenti senza passare attraverso l'intera scheda, risparmiando spazio cruciale e consentendo percorsi di instradamento più diretti, il che è fondamentale per progetti complessi e compatti. |
| Tracciamento di linee ultrasottili | La capacità di produrre larghezze di traccia e spaziature fino a 3 mil (0,075 mm). Ciò consente un numero significativamente più elevato di connessioni in una determinata area, supportando direttamente l'uso di componenti avanzati BGA (ball grid array) a passo fine. |
| Proporzioni elevate | La capacità di ottenere un rapporto spessore/apertura della piastra fino a 10:1. Ciò è fondamentale per placcare in modo affidabile microvie profonde e di piccolo diametro, garantendo la connettività elettrica in stack HDI multistrato. |
I produttori specializzati in HDI, come Anhui Hongxin Electronic Technology Co., Ltd., sfruttano queste tecnologie per costruire schede complesse che vanno da 0,3 mm a 6 mm di spessore e fino a 32 strati, costituendo la spina dorsale dei moderni dispositivi compatti.
Il flusso di lavoro di sviluppo HDI: dalla progettazione alla consegna
Per portare con successo un progetto HDI alla produzione di massa è necessario affrontare un processo dettagliato e sequenziale.
- Revisione della progettazione e dell'ingegneria: Questa fase iniziale è fondamentale. Implica la verifica delle regole di progettazione (DRC), la pianificazione dell'accumulo degli strati e la selezione dei materiali appropriati (ad esempio, FR-4 ad alta Tg per l'affidabilità termica). La stretta collaborazione con il team tecnico del produttore in questa fase previene costosi ritardi.
- Laminazione e fabbricazione sequenziale: Le schede HDI sono costruite attraverso più cicli di laminazione. Per prima cosa viene fabbricato un nucleo, seguito da strati successivi con microvie. Processi come la perforazione laser, la placcatura precisa in rame e l'imaging di modelli vengono ripetuti, richiedendo un controllo di processo eccezionale.
- Test e garanzia di qualità: Data la complessità, i test elettrici (inclusi test con sonde mobili o test basati su dispositivi) sono obbligatori per verificare la connettività e l'isolamento della rete. I test di controllo dell'impedenza sono comuni anche per i progetti ad alta velocità.
I principali produttori ottimizzano questo flusso di lavoro per offrire tempi di consegna competitivi. Ad esempio, un ciclo di produzione strutturato di 25 giorni per ordini HDI di massa bilancia la produzione approfondita con le esigenze di time-to-market, mentre i servizi di prototipazione rapida 24 ore su 24 supportano la verifica iniziale del progetto.
Selezione dei materiali per l'affidabilità e le prestazioni HDI
La scelta del materiale di base e della finitura influisce direttamente sulla funzionalità, sulla durata e sulla resa di una scheda HDI.
- Materiali del substrato:
- FR-4 standard e ad alta Tg: Il cavallo di battaglia per molte applicazioni. I gradi ad alta Tg sono essenziali per la saldatura senza piombo e le operazioni in ambienti a temperatura più elevata.
- Laminati specializzati: Per applicazioni ad alta frequenza/velocità (ad esempio moduli 5G), materiali a basse perdite come Rogers o ceramiche specializzate a base di idrocarburi possono essere integrati nello stack-up.
- Materiali flessibili e rigido-flessibili: Le pellicole in poliimmide vengono utilizzate in aree che richiedono piegatura, consentendo fattori di forma innovativi nei dispositivi indossabili e nell'elettronica compatta.
- Finiture superficiali: La finitura deve essere adatta a componenti a passo fine. Immersion Gold (ENIG) offre una superficie piana eccellente per la saldatura e l'incollaggio di fili, mentre Immersion Silver o le formulazioni OSP avanzate forniscono alternative economicamente vantaggiose per casi d'uso specifici.
L’HDI come abilitatore dell’innovazione nei settori chiave
La tecnologia HDI non è solo di tipo PCB; è una soluzione strategica per l'innovazione di prodotto.
- Smartphone 5G e tecnologia di consumo: L'HDI consente l'estrema miniaturizzazione necessaria per racchiudere più moduli antenna 5G, processori avanzati e batterie di grandi dimensioni in un profilo sottile. Consente l'uso delle tecniche chip-on-board (COB) e package-on-package (PoP).
- Aerospaziale e medicale ad alta affidabilità: In questi campi, il valore di HDI sta nell'affidabilità e nella densità delle prestazioni. Consente maggiori funzionalità in scatole avioniche con vincoli di spazio o monitor medici portatili, spesso utilizzando costruzioni rigido-flessibili per una maggiore durata.
- Elettronica automobilistica avanzata: Poiché i veicoli incorporano più ADAS (sistemi avanzati di assistenza alla guida) e infotainment di bordo, le schede HDI gestiscono la complessa rete ad alta velocità tra sensori, telecamere e unità di controllo, spesso richiedendo la conformità con standard di livello automobilistico come IATF 16949.
Domande frequenti
Cosa definisce esattamente una scheda come PCB "HDI"?
Un PCB HDI è definito principalmente dalla maggiore densità di cablaggio per unità di area rispetto ai PCB tradizionali. Ciò si ottiene attraverso funzionalità specifiche:
- Microvia: L'uso di vie cieche e/o interrate con un diametro tipicamente ≤150μm.
- Linee e spazi più sottili: Larghezze della traccia e spazi liberi pari a 3 mil (0,075 mm) o inferiori.
- Maggiore densità del cuscinetto di connessione: La capacità di accogliere componenti con passo molto fine (ad esempio, BGA con passo <0,5 mm).
- Strati di costruzione sequenziali: Spesso comporta più cicli di laminazione per creare gli strati interconnessi.
Una tavola che incorpora molti di questi elementi, in particolare microvia, è generalmente classificata come HDI.
Quando dovrei prendere in considerazione l'utilizzo di un design HDI su un PCB multistrato standard?
Dovresti considerare fortemente la tecnologia HDI quando il tuo progetto deve affrontare una o più di queste sfide:
- Vincoli di spazio: L'involucro del prodotto è molto piccolo (ad esempio, smartphone indossabile, udibile e ultrasottile).
- Componenti con numero elevato di pin: È necessario instradare una moderna CPU, FPGA o chip di memoria con un ingombro BGA fine.
- Requisiti per prestazioni di segnale elevate: Sono necessari percorsi del segnale più brevi e più diretti per prestazioni elettriche superiori (ad esempio, velocità più elevate, meno diafonia).
- Funzionalità aumentate nella stessa dimensione: È necessario aggiungere nuove funzionalità significative a un prodotto senza aumentarne l'ingombro sul PCB.
Se il tuo progetto utilizza solo componenti di grandi dimensioni e dispone di ampio spazio su scheda, un multistrato standard potrebbe essere più conveniente.
Perché le schede HDI sono più costose e come posso gestire i costi?
L’aumento dei costi deriva da:
- Processi complessi: Ulteriori fasi di produzione come laminazione sequenziale, foratura laser e imaging più preciso.
- Attrezzatura avanzata: La necessità di macchinari di produzione e ispezione ad alta precisione.
- Rendimenti inferiori inizialmente: La complessità può portare a rendimenti di produzione inferiori, soprattutto per progetti nuovi o altamente complessi.
Strategie di gestione dei costi:
- Ottimizza il conteggio dei livelli: Collabora con il produttore per utilizzare il numero minimo di livelli necessari.
- Semplificare tramite strutture: Utilizzare le microvia solo dove assolutamente necessario. Uno stack-up "1 N 1" è meno costoso dell'HDI "qualsiasi livello".
- Progettazione per la producibilità (DFM): Attenersi rigorosamente alle linee guida DFM del produttore per evitare problemi di resa.
- Piano per volume: Il costo unitario diminuisce in modo significativo con quantità di ordini più elevate grazie all'utilizzo ottimizzato dei pannelli e all'ammortamento della configurazione.
Quali sono le certificazioni chiave che dovrei cercare in un produttore di schede HDI?
Le certificazioni rappresentano un indicatore del controllo e dell'affidabilità del processo di un produttore. Quelli più importanti includono:
- IATF 16949: Lo standard di gestione della qualità automobilistica. Dimostra un impegno di alto livello per il controllo sistematico dei processi, la tracciabilità e il miglioramento continuo, di grande valore anche per progetti non automobilistici.
- ISO 9001: La certificazione di base del sistema di gestione della qualità.
- Riconoscimento UL: Garantisce che i materiali e la costruzione del pannello soddisfino gli standard di sicurezza, spesso richiesti per i prodotti finali venduti in molte regioni.
- Conformità agli standard IPC: Pur non essendo una certificazione, l'adesione a standard come IPC-6012 (prestazioni) e IPC-6018 (HDI) è un forte indicatore di capacità tecnica.
Un produttore come Anhui Hongxin Electronic Technology Co., Ltd., in possesso delle certificazioni IATF 16949, ISO e UL, dimostra un quadro solido per la produzione di schede HDI affidabili.
Come funziona la prototipazione rapida delle schede HDI con un ciclo di produzione in serie di 25 giorni?
Questo approccio a due livelli è progettato per supportare sia l’innovazione che la scalabilità:
- Prototipazione rapida (ad esempio, 24-72 ore): Questo servizio utilizza una pianificazione accelerata per pannelli di piccole dimensioni (spesso 1-5 pezzi). Si concentra su validazione del progetto —controllo della connettività elettrica, della funzionalità di base e dell'idoneità. Può utilizzare tolleranze leggermente rilassate o strumenti diversi per raggiungere la velocità.
- Produzione in serie strutturata (ad esempio, 25 giorni): Una volta verificato il progetto, inizia la produzione su vasta scala. Ciò comporta la finalizzazione e la produzione di tutte le attrezzature dedicate (file di perforazione laser, piastre di laminazione, dispositivi di prova), l'esecuzione di controlli DFM completi e la produzione dell'ordine su pannelli di grandi dimensioni con un rigoroso controllo del processo per resa e coerenza ottimali. Il ciclo di 25 giorni comprende questo flusso di lavoro completo e ottimizzato per ordini di volume.
Questo modello consente alle aziende di iterare rapidamente i progetti senza impegno e quindi di passare senza problemi a una catena di fornitura a volume affidabile ed economicamente vantaggiosa.
