PCB a doppia faccia personalizzato

Casa / Prodotti / PCB / PCB a doppia faccia

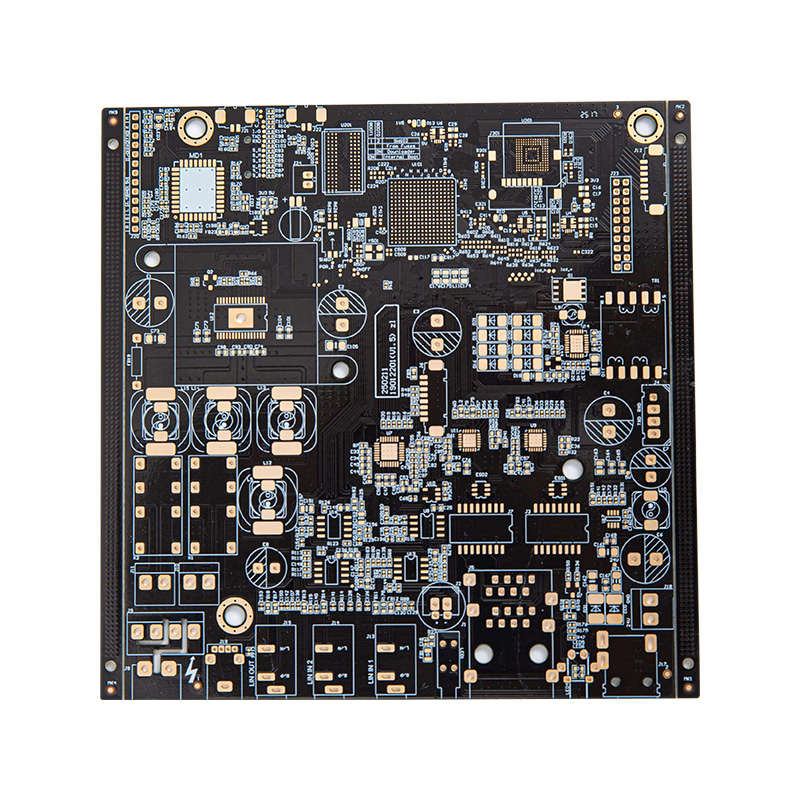

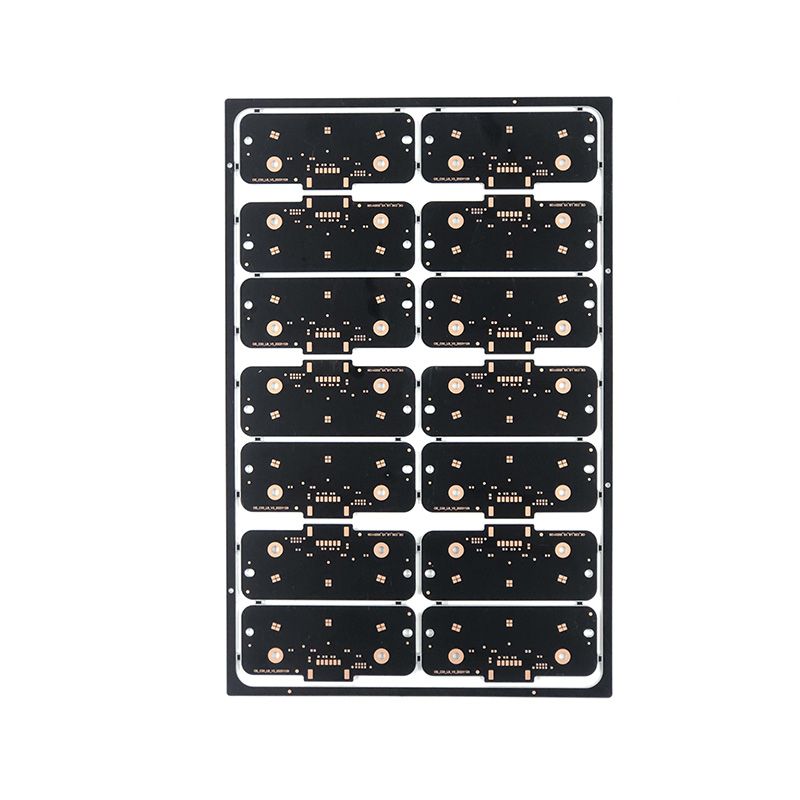

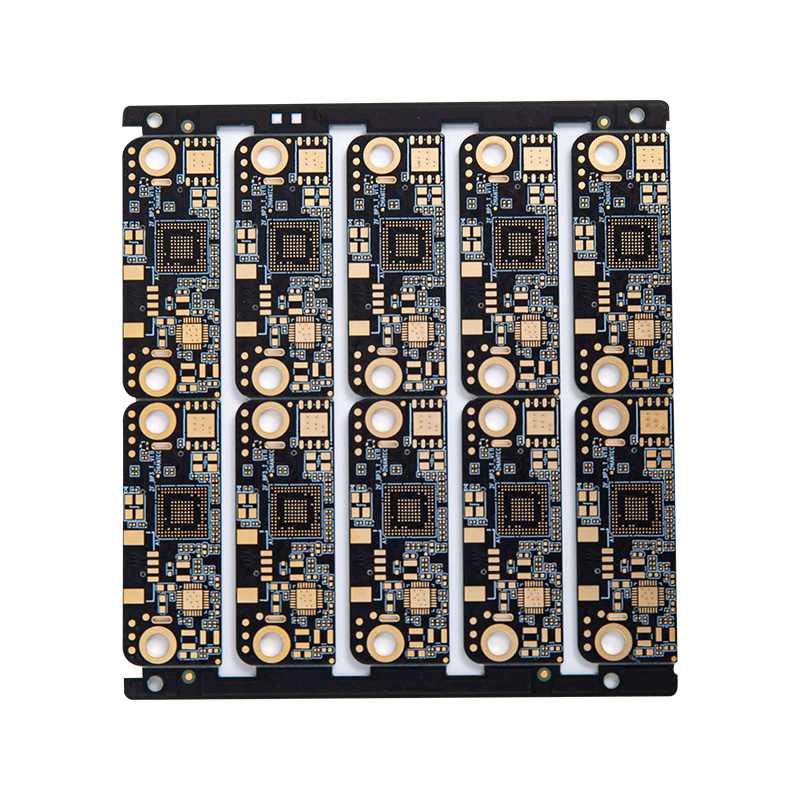

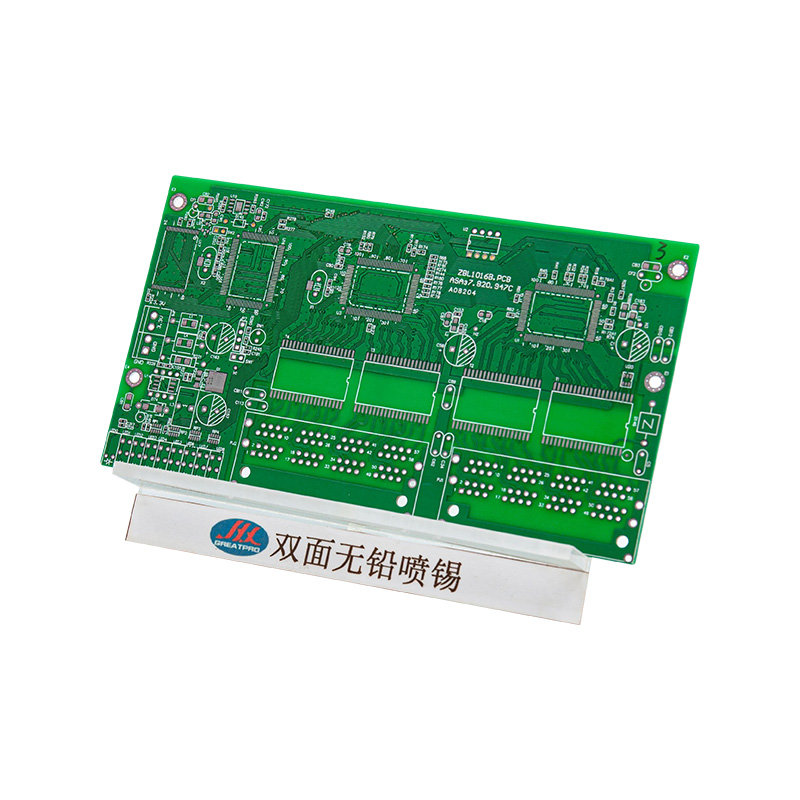

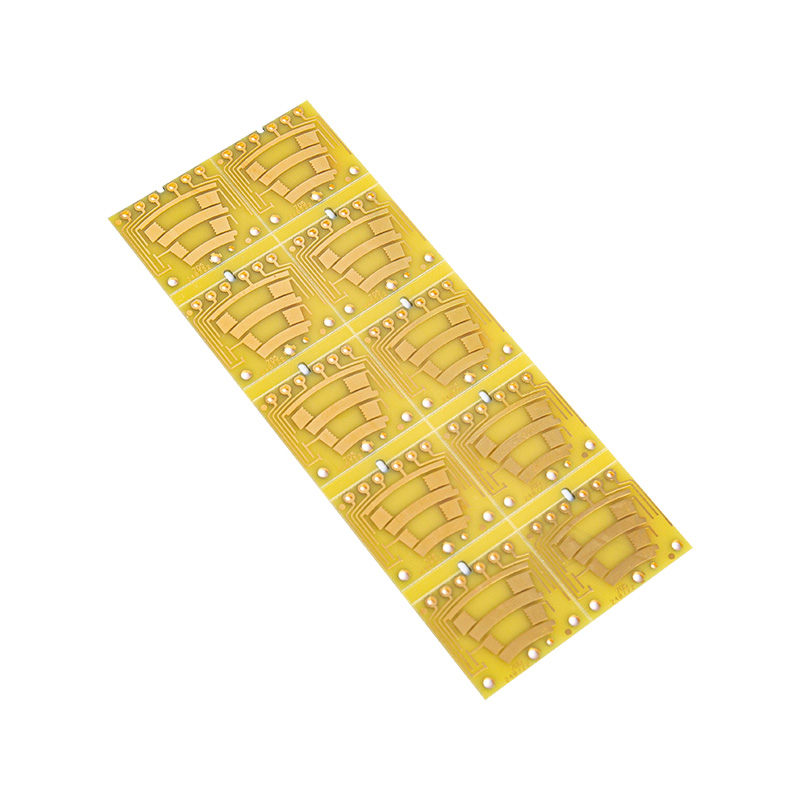

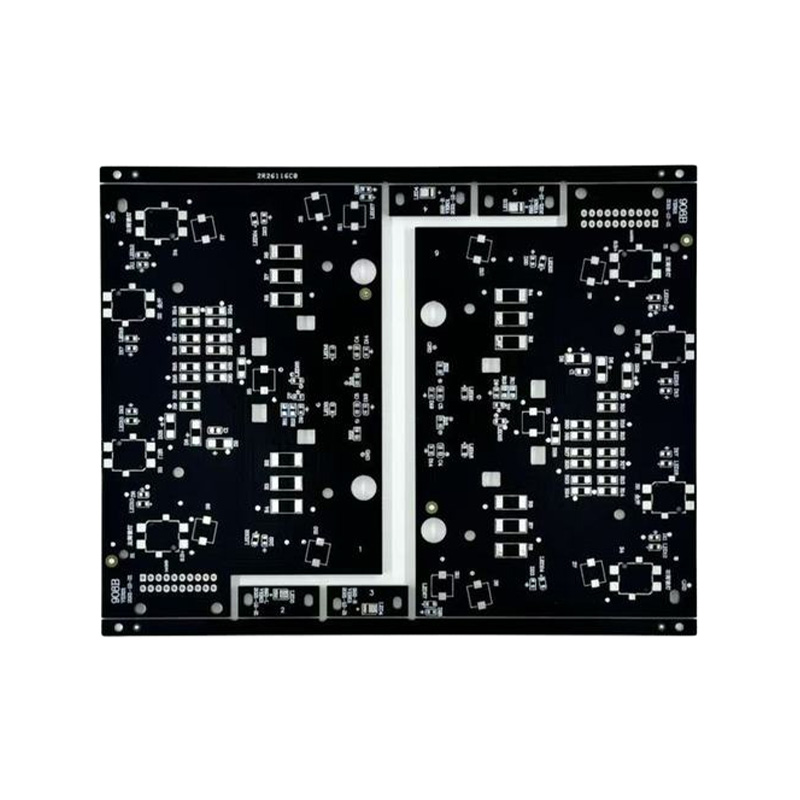

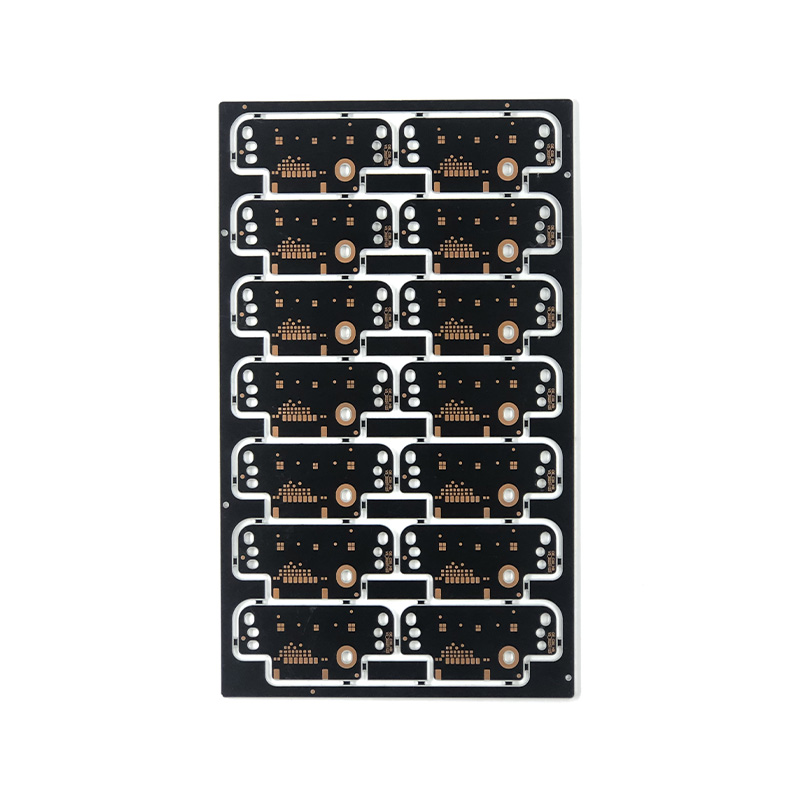

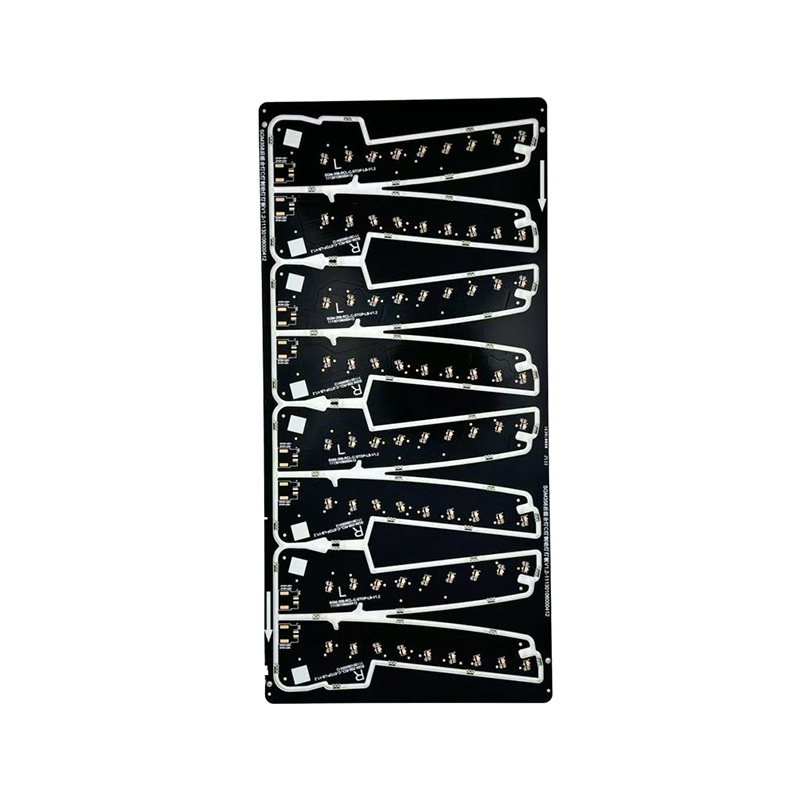

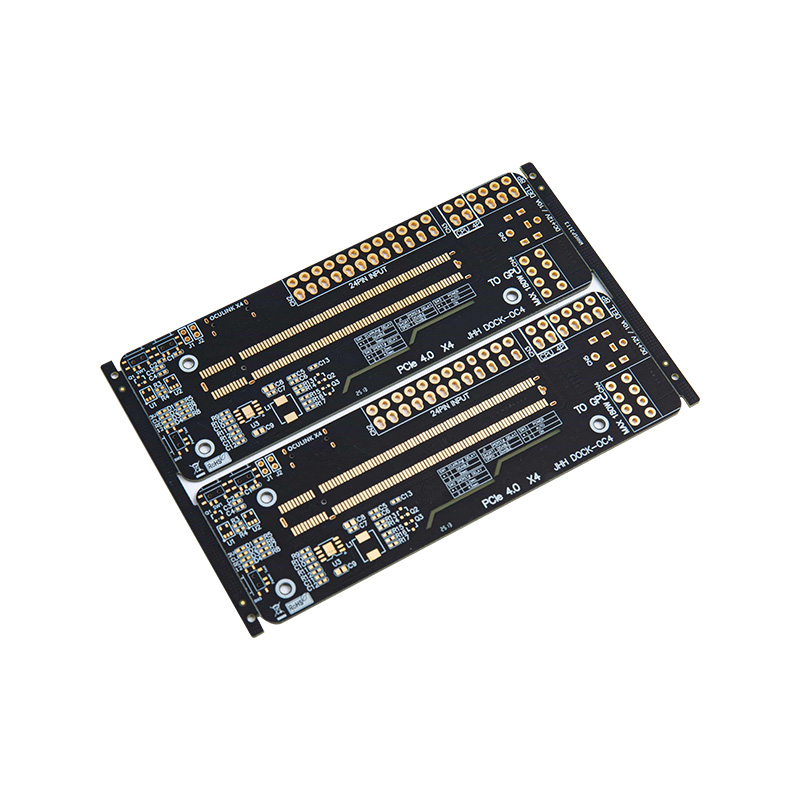

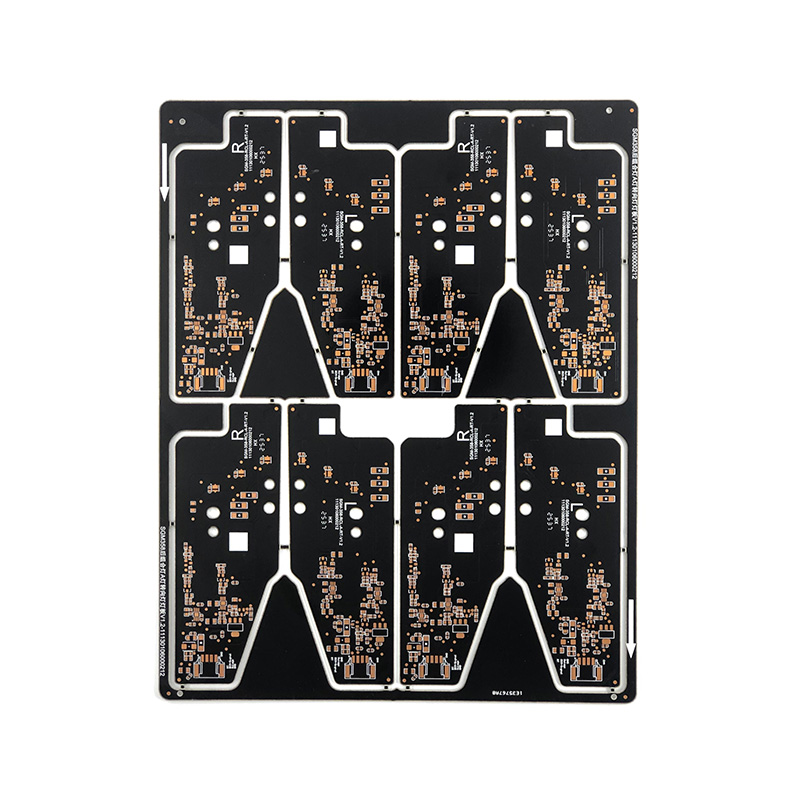

Produttori di PCB a doppia faccia

Quando lo spazio su un solo lato non è sufficiente per requisiti di interconnessione di circuiti complessi, i PCB a doppia faccia offrono una soluzione classica ed efficiente. Formano tracce conduttive su entrambi i lati di un substrato isolante e interconnettono gli strati attraverso passaggi metallizzati, liberando la progettazione del circuito dai vincoli di una singola superficie e migliorando significativamente la libertà di layout.

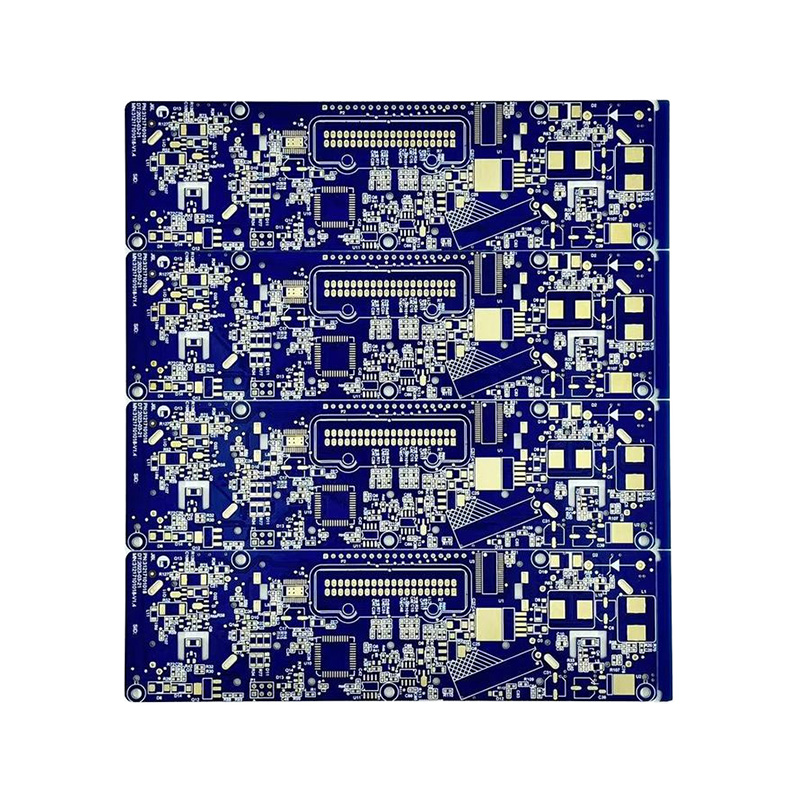

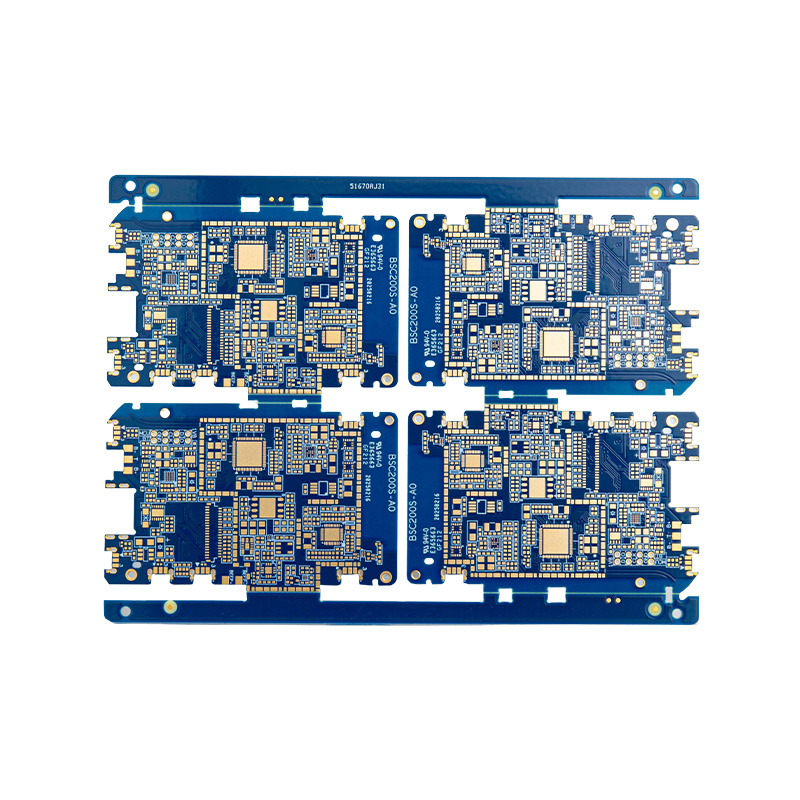

Prendiamo come esempio questo PCB placcato in oro a doppia faccia, che esemplifica la maestria artigianale superiore di questo tipo di circuito. Il suo nucleo utilizza il materiale FR-4 del marchio Shengyi, che offre un eccellente isolamento elettrico e resistenza meccanica. Con uno spessore della scheda di 1,6 mm, lo spessore del rame finito di 36 µm garantisce un'ampia capacità di trasporto di corrente.

La produzione di questa scheda evidenzia il design preciso del tracciato (larghezza della linea di 0,15 mm/interlinea di 0,12 mm) e la profondità di foratura minima di 0,3 mm, soddisfacendo i requisiti del cablaggio ad alta densità. La sua superficie è trattata con placcatura in nichel-oro per elettrolisi, fornendo una superficie di saldatura piatta e un'eccellente resistenza all'ossidazione, rendendolo ideale per il successivo posizionamento di componenti di precisione. La maschera di saldatura blu reale e il testo bianco si completano a vicenda, conferendo al prodotto un aspetto unico e garantendo allo stesso tempo marcature chiare e leggibili.

Questa struttura matura e affidabile rende il PCB a doppia faccia la scelta ideale per raggiungere un equilibrio tra prestazioni stabili ed efficienza dei costi in vari campi come il controllo industriale, l'elettronica automobilistica e gli elettrodomestici intelligenti.

Circa
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. è Cina Produttori di PCB a doppia faccia e Azienda di PCB a doppia faccia personalizzati. Si trova nel Parco Industriale PCB Cinese, Distretto di Sviluppo Economico di Guangde, Provincia di Anhui. Fondata nell'ottobre 2013, la nostra fabbrica occupa 20.000 metri quadrati e impiega 110 dipendenti, tra cui oltre 7 ingegneri professionisti con più di 15 anni di esperienza. I prodotti PCB dell'azienda includono schede da 1 a 32 strati, schede ad alta Tg, schede a rame spesso, schede rigido-flessibili, schede ad alta frequenza, schede laminate a dielettrico ibrido, schede con via interrata, schede a base metallica e schede senza alogeni. È disponibile la prototipazione rapida di PCB ad alta precisione, con ordini all'ingrosso per schede a uno e due strati consegnati entro 6-7 giorni, schede da 4 a 8 strati entro 9-20 giorni, schede da 10 a 16 strati entro 20-25 giorni, schede da 16 a 32 strati entro 25-45 giorni, schede HDI entro 25 giorni e prototipazione a doppia faccia consegnabile in appena 24 ore. Ci impegniamo a fornire prodotti di alta qualità e servizi professionali ai clienti globali e abbiamo la capacità di consegnare sia grandi quantità che piccoli lotti. I processi di trattamento superficiale dei nostri prodotti sono completi. I tipi di materiale di base includono FR-1, 22F, CEM-1, CEM-3, FR-4 (con alta Tg, senza alogeni, ecc.), schede ad alta frequenza e substrati metallici. Tutti i tipi di prodotto hanno ottenuto le certificazioni del sistema di gestione della qualità internazionale ISO9001, ISO14001, ISO45001, IATF16949, nonché le certificazioni di sicurezza UL. La nostra rete di vendita si estende dalle aree interne al Sud-est asiatico, Europa e America. Nella feroce concorrenza di mercato, abbiamo sempre ricevuto grandi elogi dai clienti.
Certificato d'Onore
  • NQA
  • Certificato UL
  • Certificazione del prodotto
  • Certificazione del prodotto
Novità
PCB a doppia faccia Conoscenza del settore

Ottimizzazione della riduzione EMI e della distribuzione termica nella progettazione PCB a doppia faccia

Strategie per la riduzione delle EMI e l'integrità del segnale

Nell'a PCB a doppia faccia , il numero limitato di strati rende prioritaria la gestione delle interferenze elettromagnetiche (EMI). A differenza delle schede multistrato con piani di terra dedicati, un design a doppia faccia richiede un routing strategico per mantenere l'integrità del segnale.

  • Minimizzazione dell'area del circuito: L'instradamento delle tracce del segnale direttamente sopra un percorso di ritorno sullo strato opposto aiuta a ridurre al minimo l'area del circuito, che è la fonte primaria di EMI irradiata.
  • Instradamento ortogonale: Per evitare la diafonia, le tracce sullo strato superiore dovrebbero essere perpendicolari a quelle sullo strato inferiore.
  • Colata a terra (allagamento di rame): Riempire le aree inutilizzate con rame e collegarle a terra (GND) tramite cuciture crea un effetto pseudo-schermante.

Distribuzione e gestione termica

Efficace dissipazione del calore in a PCB a doppia faccia si basa sull'uso intelligente del rame e sulla selezione del substrato. Il bilanciamento del carico termico previene "punti caldi" localizzati che possono portare al guasto dei componenti o alla deformazione della scheda.

  • Vie termiche: Il posizionamento dei canali sotto componenti ad alta potenza facilita il trasferimento di calore dallo strato superiore a quello inferiore, utilizzando la superficie di entrambi i lati per il raffreddamento.
  • Tecnologia del rame spesso: L'utilizzo di lamine di rame più spesse aumenta la conduttività termica delle tracce stesse.
  • Simmetria nella distribuzione del rame: Garantire una densità di rame bilanciata tra gli strati superiore e inferiore impedisce alla scheda di piegarsi o torcersi durante la saldatura a rifusione.

Anhui Hongxin Tecnologia elettronica Co., Ltd. , con sede nel China PCB Industrial Park, Guangde, è leader nella produzione di PCB ad alta precisione dal 2013. Con oltre 20.000 metri quadrati di spazio di produzione e un team di ingegneri professionisti con 15 anni di esperienza, siamo specializzati in tutto, dalle schede a 1-32 strati ai substrati ad alta Tg e a base metallica. La nostra esperienza garantisce che anche i progetti bifacciali complessi siano ottimizzati sia per le prestazioni termiche che elettriche.

Confronto dei parametri: design PCB a doppia faccia standard e ottimizzato

La tabella seguente illustra le differenze tecniche tra i progetti di base e le schede ad alte prestazioni ottimizzate da team di ingegneri professionisti:

Parametro tecnico PCB standard a doppia faccia Design ottimizzato (standard Hongxin) Impatto sulle prestazioni
Materiale Base Tg FR-4 standard (130°C) FR-4 ad alta Tg (>170°C) Migliore stabilità alle alte temperature
Spessore del rame 0,5 once - 1,0 once 2,0 once - 6,0 once (rame spesso) Maggiore capacità di corrente e dissipazione del calore
minimo Larghezza/Spaziatura della traccia 6 / 6mil Fino a 3/3 mil (alta precisione) Abilita circuiti più densi e complessi
Tramite connessione PTH standard Via sepolta/Via termica Array Trasferimento verticale del segnale e del calore migliorato
Tempi di consegna della prototipazione 3-5 giorni Velocemente in 24 ore Cicli di ricerca e sviluppo accelerati

Domande frequenti (FAQ)

Q1: In che modo Anhui Hongxin Tecnologia elettronica Co., Ltd. garantisce la qualità delle schede bifacciali ad alta precisione?

La qualità è al centro di Anhui Hongxin Tecnologia elettronica Co., Ltd. I nostri processi produttivi hanno superato certificazioni internazionali tra cui ISO9001, IATF16949 (qualità automobilistica) e certificazioni di sicurezza UL. Ogni scheda, che si tratti di un prototipo rapido o di un ordine all'ingrosso, viene sottoposta a test rigorosi per garantire che soddisfi i nostri standard di alta precisione, offrendo ai nostri clienti globali nel Sud-est asiatico, in Europa e in America la massima tranquillità.

D2: Quali opzioni sono disponibili per applicazioni fronte-retro specializzate, come dispositivi ad alta potenza o ad alta frequenza?

Anhui Hongxin Tecnologia elettronica Co., Ltd. offre un'ampia gamma di materiali per substrati, tra cui schede ad alta frequenza, substrati metallici (per raffreddamento estremo) e schede prive di alogeni. I nostri ingegneri, che vantano oltre 15 anni di esperienza nel settore, possono aiutarvi a selezionare il giusto peso di dielettrico e rame per garantire che il vostro pannello bifacciale sopravviva alla feroce concorrenza di mercato e alle richieste tecniche.

Q3: Quanto velocemente Anhui Hongxin Electronic Technology Co., Ltd. può consegnare prototipi fronte-retro e ordini all'ingrosso?

Siamo orgogliosi delle nostre capacità di risposta rapida. Anhui Hongxin Tecnologia elettronica Co., Ltd. può fornire prototipazione PCB fronte-retro in appena 24 ore. Per gli ordini all'ingrosso, manteniamo una finestra di consegna altamente efficiente di 6-7 giorni per pannelli monofacciali e bifacciali. Questa velocità, combinata con la nostra struttura di 20.000 mq e 110 membri dello staff dedicati, ci consente di gestire con facilità sia la produzione su larga scala che la prototipazione rapida di piccoli lotti.
