Alla conquista dell'onda millimetrica: un tuffo nel profondo della tecnologia PCB ad alta velocità
Le prestazioni dell’elettronica moderna, dalle stazioni base 5G ai sistemi avanzati di assistenza alla guida, dipendono da un componente fondamentale: il PCB ad alta velocità . Man mano che le frequenze del segnale raggiungono le gamme dei multi-gigahertz e delle onde millimetriche, le proprietà fisiche del circuito stampato diventano un fattore primario per il successo del sistema. Questo articolo esplora le tecnologie di base, la scienza dei materiali e la precisione produttiva necessarie per padroneggiare la progettazione e la produzione di PCB ad alta velocità, attingendo alle capacità di produttori leader come Anhui Hongxin Electronic Technology Co., Ltd.
Scienza dei materiali: il fondamento dell'integrità del segnale
A frequenze superiori a 10 GHz, i tradizionali materiali FR-4 spesso non sono all’altezza a causa della maggiore perdita di segnale e delle proprietà dielettriche instabili. Selezionare il substrato giusto è il primo e più cruciale passo.
| Parametro | FR-4 standard | Materiale ad alta frequenza | Impatto sulle prestazioni |
| Costante dielettrica (Dk) | 4.5 - 5.0 | 3.0 - 4.5 | Un Dk inferiore consente una propagazione del segnale più rapida e riduce il ritardo del segnale. |
| Fattore di dissipazione (Df) | 0,015 - 0,025 | 0,002 - 0,004 | Un Df inferiore riduce significativamente l'attenuazione (perdita) del segnale, fondamentale per tracce lunghe. |
| Temperatura di transizione vetrosa (Tg) | 130°C - 140°C | > 170°C (Tg alta) | Una Tg più elevata garantisce che la scheda rimanga dimensionalmente stabile durante la saldatura e il funzionamento ad alta temperatura. |
Per le applicazioni che richiedono le massime prestazioni, i pannelli laminati dielettrici ibridi offrono una soluzione ottimale. Queste schede combinano strategicamente materiali ad alta frequenza negli strati critici del segnale con FR-4 più conveniente negli strati di alimentazione o di terra, bilanciando le prestazioni con i costi di produzione.
L'arte del controllo dell'impedenza
Nella progettazione ad alta velocità, il controllo dell'impedenza delle tracce del segnale non è negoziabile. Un'impedenza non corrispondente porta a riflessioni del segnale, causando la corruzione dei dati e il guasto del sistema. Il raggiungimento di un controllo preciso dell'impedenza richiede tolleranze di produzione strette.
- Impedenza target: L'impedenza comune single-ended è 50Ω, mentre le coppie differenziali sono spesso 90Ω o 100Ω.
- Tolleranza di impedenza: Una tolleranza standard è ±10%. Per le applicazioni ad alte prestazioni è necessaria una tolleranza più stretta del ±7% o addirittura del ±5%.
- Fattori chiave: L'impedenza finale è una funzione della larghezza della traccia, dell'altezza della traccia, dello spessore dielettrico e del Dk del materiale. I produttori devono controllare con precisione ciascuna di queste variabili.
Aziende come Anhui Hongxin Electronic Technology Co., Ltd., con il loro team di ingegneri esperti, utilizzano strumenti di simulazione avanzati e processi strettamente controllati per garantire che ogni scheda prodotta soddisfi il profilo di impedenza specificato su tutti gli strati.
Produzione agile: dal prototipo alla produzione
La velocità dell’innovazione richiede una risposta produttiva altrettanto agile. La capacità di prototipare rapidamente e poi di passare alla produzione di massa è un vantaggio competitivo fondamentale.
Tempi di produzione tipici:

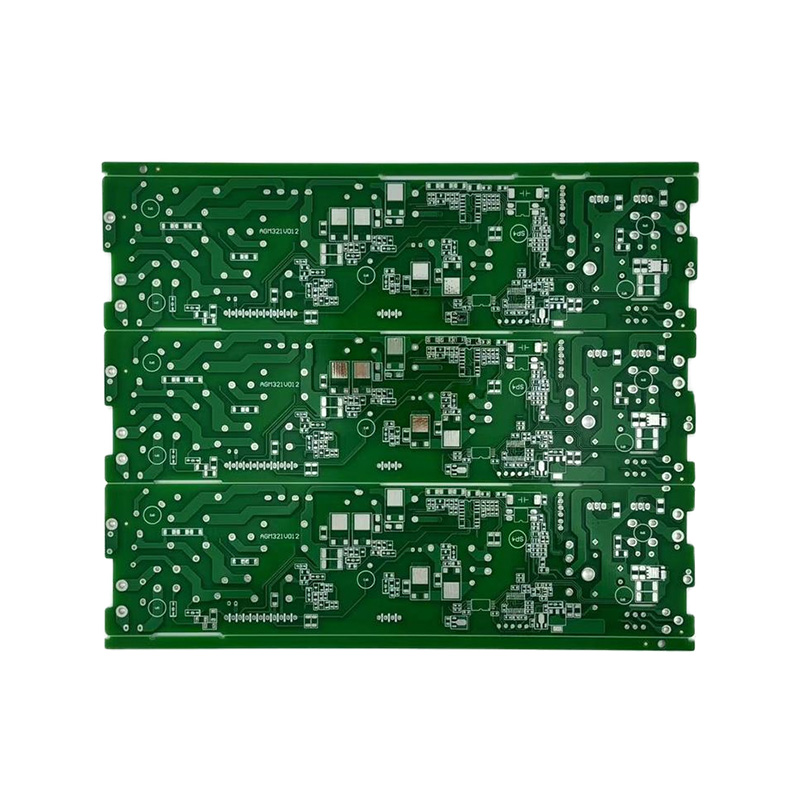

- Prototipazione fronte-retro: Velocemente in 24 ore.
- Schede a 4-8 strati (volume): 9-20 giorni.
- Schede a 10-16 strati (volume): 20-25 giorni.
- Schede HDI (volume): Entro 25 giorni.
Questa agilità è supportata da un’impronta produttiva completa, che comprende uno stabilimento di 20.000 metri quadrati e una suite completa di processi di trattamento superficiale, consentendo sia la prototipazione rapida di piccoli lotti che la produzione di grandi volumi senza sacrificare la qualità.
Affidabilità e certificazione: rispetto degli standard di settore
Per le applicazioni ad alto rischio nei settori automobilistico e industriale, un PCB ad alta velocità deve essere più che semplicemente solido dal punto di vista elettrico; deve essere eccezionalmente affidabile e certificato secondo rigorosi standard internazionali.
- IATF 16949: Questa certificazione è lo standard di riferimento per l'industria automobilistica e dimostra l'impegno nella gestione della qualità, nella prevenzione dei difetti e nel miglioramento continuo.
- Certificazione UL: Garantisce che il prodotto soddisfi gli standard di sicurezza e infiammabilità, come la classificazione UL 94V-0 per il ritardo di fiamma.
- Conformità dei materiali: L'utilizzo di materiali ad alta Tg e privi di alogeni soddisfa sia l'affidabilità alle alte temperature che le normative ambientali.
Il portafoglio di certificazioni di un produttore, tra cui ISO9001, ISO14001 e IATF16949, è un chiaro indicatore della sua capacità di fornire PCB ad alta velocità affidabili e di alta qualità per i mercati globali.
Domande frequenti
Qual è la differenza tra un PCB standard e un PCB ad alta velocità?
La differenza principale sta nella selezione dei materiali e nella precisione della produzione. Un PCB standard, spesso realizzato in FR-4, è progettato per applicazioni a frequenza più bassa in cui la perdita di segnale e la stabilità dielettrica sono meno critiche. A PCB ad alta velocità utilizza laminati specializzati con una costante dielettrica (Dk) più bassa e più stabile e un fattore di dissipazione (Df) molto più basso per ridurre al minimo la perdita di segnale alle alte frequenze. Inoltre, i PCB ad alta velocità richiedono tolleranze di produzione molto più strette per il controllo dell'impedenza, la geometria della traccia e la registrazione degli strati per garantire l'integrità del segnale. Sono essenziali per applicazioni come il 5G, il calcolo ad alta velocità e i sistemi radar avanzati.
Perché il controllo dell'impedenza è così importante nella progettazione di PCB ad alta velocità?
Il controllo dell'impedenza è fondamentale perché garantisce che l'impedenza della traccia PCB corrisponda all'impedenza della sorgente (ad esempio, un chip trasmettitore) e del carico (ad esempio, un chip ricevitore). Quando si verifica un disadattamento di impedenza, una parte del segnale viene riflessa alla sorgente invece di essere trasmessa al ricevitore. Queste riflessioni provocano distorsioni del segnale, squilli ed errori nei dati, che possono portare al guasto completo del sistema. Nei circuiti digitali ad alta velocità e analogici ad alta frequenza, anche piccole riflessioni possono essere distruttive, rendendo il controllo preciso dell'impedenza (ad esempio, 100Ω ±10% per una coppia differenziale) un requisito fondamentale per un prodotto funzionale.
Quando dovrei utilizzare il materiale Rogers anziché FR-4 per il mio PCB?
Dovresti prendere in considerazione l'utilizzo del materiale Rogers anziché FR-4 quando la tua applicazione prevede frequenze operative tipicamente superiori a 2-5 GHz, dove la perdita di segnale diventa un problema significativo. Gli indicatori chiave per la necessità di Rogers o altri laminati ad alta frequenza includono:
- Alta frequenza: Applicazioni come 5G (mmWave), radar automobilistico (77GHz) e serde ad alta velocità (oltre 10 Gbps).
- Requisiti rigorosi di integrità del segnale: Quando il tuo progetto richiede un'attenuazione minima del segnale e una bassa distorsione su lunghe tracce.
- Tolleranza stretta su Dk: I materiali Rogers offrono una tolleranza molto più stretta sulla costante dielettrica, che è essenziale per un'impedenza e prestazioni prevedibili nei circuiti RF e a microonde complessi.
Sebbene l'FR-4 sia più conveniente, per qualsiasi applicazione ad alta frequenza e critica per le prestazioni, è necessario investire nel materiale Rogers per garantire che il prodotto funzioni come progettato.
Quali sono le considerazioni chiave per la scelta di una finitura superficiale per un PCB ad alta velocità?
La scelta della finitura superficiale per un PCB ad alta velocità influisce sulla saldabilità, sulla durata di conservazione, sull'affidabilità e persino sulle prestazioni ad alta frequenza. Le considerazioni chiave includono:
- ENIG (Oro ad immersione in nichel elettrolitico): Offre una superficie piana e planare adatta per componenti a passo fine e garantisce una lunga durata. Tuttavia, lo strato di nichel può essere un po' più "duro" per la saldatura e può introdurre una perdita di segnale a frequenze molto elevate.
- ENEPIG (Nichel Elettronico Palladio Elettrolitico Immersion Gold): Considerata una finitura premium. La barriera al palladio impedisce la migrazione del nichel e fornisce una superficie saldabile altamente affidabile con eccellenti prestazioni ad alta frequenza, rendendola ideale per applicazioni impegnative.
- OSP (Preservante Organico della Saldabilità): Una superficie piana, economica e molto facile da saldare. Tuttavia, ha una durata di conservazione limitata (tipicamente 6-12 mesi) e non è adatto per applicazioni che richiedono più cicli di rifusione o wire bonding.
Per la maggior parte PCB ad alta velocità applicazioni, ENIG è una scelta comune e affidabile, mentre ENEPIG è selezionato per i progetti più critici, ad alta affidabilità e ad altissima frequenza.
