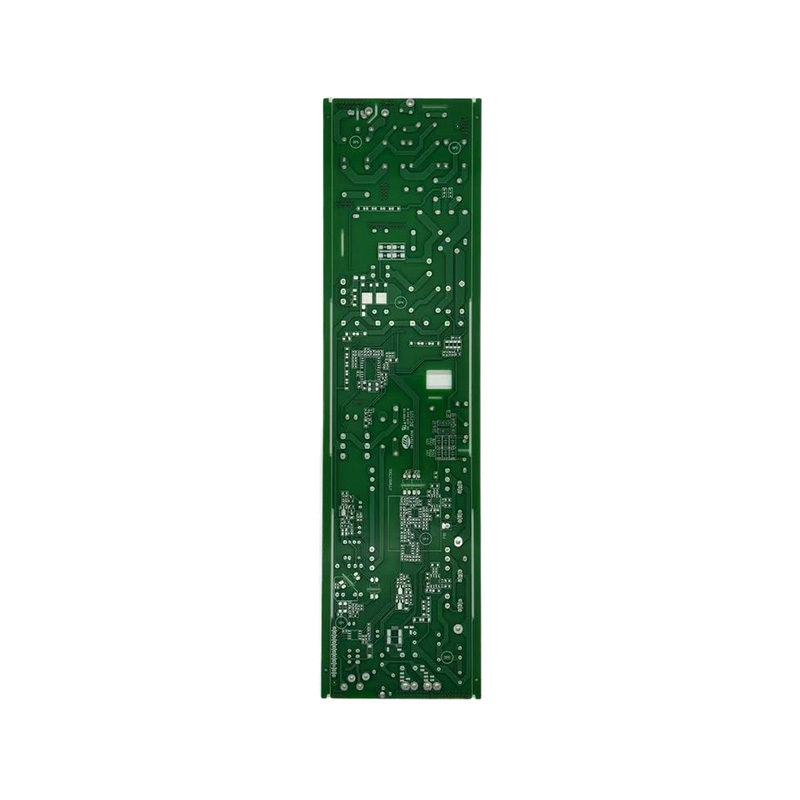

Ingegneria per l'efficienza: la guida completa alla tecnologia PCB ad alta potenza

Nel campo dell’elettronica moderna, gestire una quantità significativa di energia elettrica in modo efficiente e affidabile è fondamentale. Il PCB ad alta potenza è la base ingegnerizzata per tali applicazioni, dall'illuminazione a LED e dagli alimentatori agli inverter per veicoli elettrici e ai controlli di motori industriali. A differenza dei circuiti stampati standard, questi PCB specializzati sono progettati per gestire correnti elevate, dissipare una notevole quantità di calore e funzionare in modo affidabile in condizioni di stress elettrico e termico impegnativo. Questa guida approfondisce le considerazioni critiche sulla progettazione, la scienza dei materiali e i processi di produzione che definiscono l'elettronica di potenza ad alte prestazioni.

Gestione termica: il cuore della progettazione di PCB ad alta potenza

La sfida principale in qualsiasi applicazione ad alta potenza è il calore. Il calore eccessivo degrada i componenti, riduce la durata della vita e può causare guasti catastrofici. Pertanto, una gestione termica efficace non è solo una caratteristica ma una necessità.

Parametri chiave di progettazione termica

• Spessore del rame: Misurate in once per piede quadrato (oz/ft²), le tracce di rame più spesse trasportano più corrente con un riscaldamento meno resistivo. Le schede standard utilizzano 35 µm (1 oz), mentre le schede ad alta potenza utilizzano comunemente 105 µm (3 once) fino a 420 µm (12 once) o più.
• Conduttività termica del substrato: La capacità del materiale di condurre il calore lontano dai componenti. L'FR-4 standard ha una bassa conduttività termica (~0,3-0,4 W/mK), mentre i pannelli con anima in metallo sono di gran lunga superiori.
• Array termici tramite: Fori passanti placcati posizionati sotto i componenti caldi per trasferire il calore dallo strato superficiale agli strati interni o a un dissipatore di calore dedicato.

Selezione dei materiali e considerazioni elettriche

Oltre alle proprietà termiche, la scelta dei materiali e del design determina le prestazioni elettriche e l'affidabilità a lungo termine della scheda.

• Capacità di carico attuale: Determinato dallo spessore del rame, dalla larghezza della traccia e dall'aumento di temperatura consentito. Gli ingegneri utilizzano i grafici IPC-2152 per calcolare l'area della sezione trasversale richiesta per una determinata corrente.
• Rigidità dielettrica: La capacità degli strati isolanti di resistere ad alte tensioni senza rotture. Questo è fondamentale nei convertitori di potenza e negli inverter.
• Stabilità del materiale: I materiali ad alta Tg (temperatura di transizione vetrosa) sono essenziali per evitare che la scheda si deformi o si delamini durante la saldatura e il funzionamento ad alta temperatura. Una Tg di 170°C o superiore è comune per le applicazioni impegnative.

Produttori come Anhui Hongxin Electronic Technology Co., Ltd. offrono un'ampia gamma di materiali, tra cui FR-4 ad alta Tg, substrati metallici e laminati specializzati, consentendo agli ingegneri di selezionare l'equilibrio ottimale delle proprietà termiche, elettriche e meccaniche per il loro progetto specifico.

Eccellenza produttiva e garanzia di qualità

La produzione di un affidabile PCB ad alta potenza richiede capacità di produzione avanzate e un rigoroso sistema di controllo qualità. Il processo prevede un controllo preciso delle pressioni di laminazione, dello spessore della placcatura in rame e della precisione della perforazione per creare robuste vie termiche e strutture multistrato.

Per le applicazioni mission-critical, come quelle nel settore automobilistico, il rispetto degli standard internazionali non è negoziabile. Certificazioni come IATF 16949 dimostrare l'impegno del produttore verso la qualità, la coerenza e il miglioramento continuo. Inoltre, Certificazione UL garantisce che il prodotto soddisfi rigorosi standard di sicurezza e infiammabilità. Il portafoglio di certificazioni di Anhui Hongxin Electronic Technology Co., Ltd., tra cui ISO9001, ISO14001, ISO45001, IATF16949 e UL, sottolinea la sua capacità di fornire PCB ad alta potenza ad alta affidabilità a una base di clienti globale.

Domande frequenti

Qual è la differenza principale tra un PCB standard e un PCB ad alta potenza?

La differenza principale sta nel focus del design e nella composizione dei materiali. Un PCB standard è ottimizzato per l'integrità del segnale in applicazioni a bassa corrente. A PCB ad alta potenza è progettato per gestire due sfide principali: corrente elevata e significativa generazione di calore. Ciò si ottiene attraverso:

• Rame più spesso: Utilizzo di rame da 3 once, 6 once o anche più spesso per ridurre la resistenza e gestire correnti elevate senza surriscaldarsi.
• Substrati termicamente conduttivi: Impiega un nucleo metallico (alluminio o rame) o altri materiali specializzati per fungere da dissipatore di calore integrato.
• Costruzione robusta: Progetti che incorporano caratteristiche come vie termiche e dimensioni dei pad più grandi per migliorare la dissipazione del calore e l'affidabilità della saldatura dei componenti.

Essenzialmente, un PCB ad alta potenza è una piattaforma di gestione termica ed elettrica appositamente realizzata.

Quando dovrei scegliere un PCB con nucleo in alluminio rispetto a un PCB FR-4 standard?

Dovresti scegliere un PCB con nucleo in alluminio (MCPCB) quando il tuo progetto prevede componenti che generano una quantità significativa di calore che deve essere dissipata in modo efficiente. Gli indicatori chiave includono:

• LED ad alta potenza: Questa è l'applicazione più comune. Gli MCPCB sono essenziali per mantenere la temperatura di giunzione dei LED, che influisce direttamente sulla loro luminosità, consistenza del colore e durata.
• Circuiti di conversione di potenza: Per regolatori di commutazione, driver di motori e alimentatori in cui componenti come MOSFET e induttori dissipano una notevole quantità di calore.
• Progetti con vincoli di spazio: Quando non è possibile montare un dissipatore di calore di grandi dimensioni, un MCPCB integra la funzione di diffusione del calore direttamente nella scheda, risparmiando spazio e semplificando l'assemblaggio.

Se la tua applicazione riguarda esclusivamente la logica o l'elaborazione del segnale a bassa potenza, una scheda FR-4 standard è più conveniente. La scelta è dettata dal budget termico del vostro progetto.

In che modo lo spessore del rame influisce sulle prestazioni di un PCB ad alta potenza?

Lo spessore del rame è un parametro critico che influisce direttamente sulle prestazioni di un PCB ad alta potenza in due modi principali: capacità di trasporto di corrente e dissipazione del calore.

• Capacità di carico attuale: Una traccia di rame più larga e spessa ha una resistenza elettrica inferiore. Secondo la legge di Ohm (P = I²R), una resistenza inferiore significa che viene persa meno energia sotto forma di calore per una determinata corrente. Il rame più spesso consente di condurre in sicurezza correnti più elevate senza superare i limiti di temperatura della scheda. Ad esempio, una traccia da 6 once può trasportare molta più corrente di una traccia da 1 oncia della stessa larghezza.
• Diffusione del calore: Il rame è un ottimo conduttore di calore. Uno spesso strato di rame funge da diffusore di calore, distribuendo il calore proveniente da un componente caldo (come un circuito integrato di potenza) su un'area più ampia del PCB. Ciò riduce la temperatura del "punto caldo" e rende l'intera scheda più efficiente nel trasferire il calore all'ambiente o al dissipatore di calore.

La scelta dello spessore del rame corretto è un compromesso fondamentale tra prestazioni, costi e complessità di produzione.

Quali caratteristiche di progettazione sono cruciali per garantire l'affidabilità a lungo termine di un PCB ad alta potenza?

Garantire l'affidabilità a lungo termine in un PCB ad alta potenza richiede una progettazione proattiva per mitigare le sollecitazioni dovute alla corrente elevata e al ciclo termico. Le caratteristiche cruciali includono:

• Cuscinetti di rilievo termico: Per i componenti a foro passante collegati a grandi piani in rame (come terra o alimentazione), vengono utilizzate connessioni di scarico termico. Riducono l'effetto diretto del dissipatore di calore durante la saldatura, garantendo un buon giunto di saldatura, pur fornendo una buona connessione elettrica e termica durante il funzionamento.
• Adeguato tramite dimensionamento e placcatura: I passaggi termici devono essere sufficientemente grandi e avere uno spessore di placcatura in rame sufficiente per trasferire efficacemente il calore. Per le applicazioni ad alta affidabilità, tramite riempimento e tappatura con lega per saldatura o resina epossidica è possibile impedire l'ingresso di umidità e migliorare il trasferimento termico.
• Rivestimento conforme: L'applicazione di un rivestimento chimico protettivo può proteggere la scheda da umidità, polvere e contaminanti chimici, il che è particolarmente importante in ambienti industriali o automobilistici difficili.
• Selezione del materiale: L'utilizzo di materiali con un'elevata Tg e un basso coefficiente di dilatazione termica (CTE) riduce lo stress meccanico su via e componenti durante le fluttuazioni di temperatura, prevenendo crepe e delaminazione nel tempo.

Queste caratteristiche, combinate con la produzione secondo un sistema di qualità come IATF 16949, sono essenziali per creare un PCB ad alta potenza che durerà per anni sul campo.
