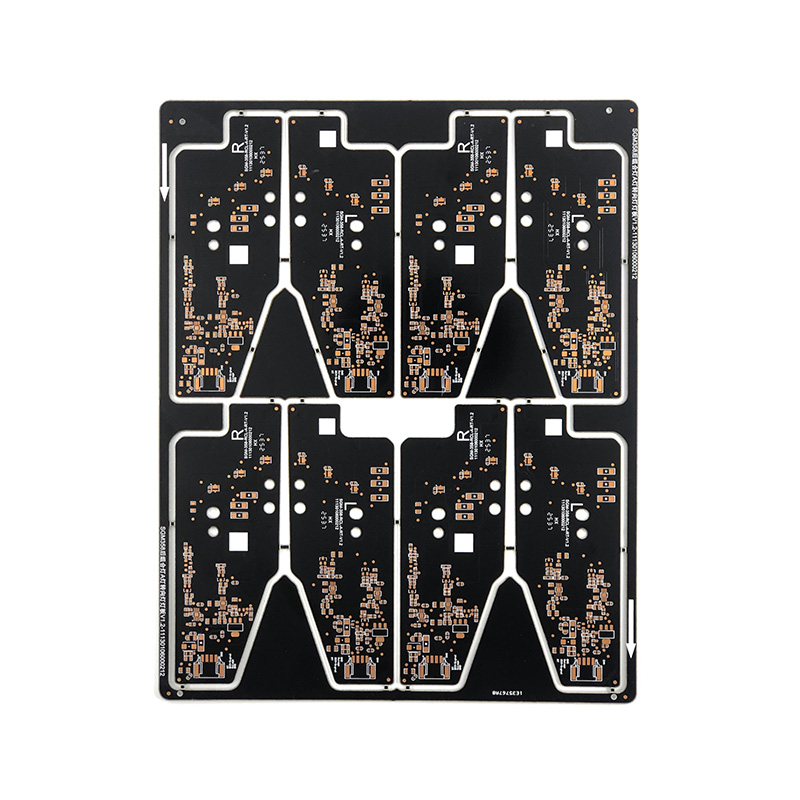

Scheda PCB OSP nera a doppia faccia con strato maschera di saldatura nero opaco e trattamento superficiale OSP uniforme: lo strato nero non solo ottiene l'occultamento della linea, ma ha anche una bassa riflettività, adatta per il processo di ispezione visiva di apparecchiature di precisione. Lo strato di rivestimento OSP è formato mediante un preciso controllo dello spessore per formare una densa pellicola protettiva. Il corpo della scheda integra la marcatura della direzione "R/L", le fessure di posizionamento e i bordi di divisione del processo, adatti per il montaggio ad alta velocità e il taglio preciso di linee di produzione automatizzate. Il design del circuito supporta una larghezza e una spaziatura della linea sottile di 2,5 mil/2,5 mil, combinato con micro fori passanti da 0,25 mm, è compatibile con il packaging di chip ad alta integrazione e allo stesso tempo utilizza un substrato FR-4 ad alta Tg (170 ℃). È adatto per moduli principali di dispositivi indossabili intelligenti, circuiti di apparecchiature audio portatili, ecc., che hanno requisiti di struttura, resa e costo.
| Materiale | FR-4, a base di alluminio, ceramica, metallo, a base di rame, ad alta frequenza, combinato rigido-flessibile, senza alogeni |
| Spessore del pannello | 0,3 - 6 mm |
| Spessore del rame | 0,5 once - 5 once |
| Numero di strati | 1 - 32 strati |
| Origine | Anhui, Cina |
| Trattamento superficiale | Stagnatura ordinaria, stagnatura senza piombo, OSP, placcatura in nichel/oro, nastro blu, placcatura in argento, stagnatura |
| Diametro minimo del foro | 0,25 mm |
| Larghezza minima della linea | 3mil (0,075 mm) |
| Interlinea minima | 0,075 mm |
| Rapporto spessore/diametro dei fori | 10:10 |
