Come progettare e riparare una scheda PCB: una guida completa per principianti

Cos'è un PCB e perché il design è importante

Una scheda a circuito stampato (PCB) è la base fisica di quasi tutti i dispositivi elettronici, dagli smartphone ai controller industriali. Supporta meccanicamente e collega elettricamente i componenti utilizzando piste di rame conduttive incise su un substrato non conduttivo, più comunemente fibra di vetro FR4. Ottenere il design fin dall'inizio determina non solo se un circuito funziona, ma se sarà producibile, affidabile ed economico su larga scala.

La progettazione PCB è distinta dalla progettazione schematica. Uno schema definisce le connessioni logiche tra i componenti; un layout PCB traduce tali connessioni in geometria fisica: larghezze di traccia, sovrapposizioni di strati, posizionamento dei componenti e fori. Errori in fase di layout possono causare problemi di integrità del segnale, interferenze elettromagnetiche (EMI) eccessive, guasti termici o veri e propri cortocircuiti che uno schema perfetto non potrebbe mai prevedere.

Come progettare un PCB: il processo passo dopo passo

Il flusso di lavoro di progettazione PCB segue una sequenza coerente indipendentemente dal software utilizzato. Comprendere ogni fase previene le rilavorazioni e riduce i difetti di produzione.

Passaggio 1: disegna lo schema

Prima di posizionare un singolo componente su una tela PCB, lo schema deve essere completo e privo di errori. Utilizza il software EDA (Electronic Design Automation) come KiCad (gratuito), Altium Designer, Eagle o EasyEDA per disegnare tutti i componenti, assegnare designatori di riferimento ed eseguire un controllo delle regole elettriche (ERC). Qualsiasi avviso ERC non risolto in questa fase si propagherà nel layout.

Passaggio 2: definire il contorno della scheda e l'impilamento dei livelli

Imposta le dimensioni della scheda nell'editor PCB. Per i principianti, una scheda a 2 strati (parte superiore in rame, parte inferiore in rame) è sufficiente per la maggior parte dei progetti hobbistici e commerciali a bassa frequenza. I progetti digitali o RF ad alta velocità possono richiedere 4 o più strati per fornire piani di terra e di potenza dedicati che controllano l'impedenza. Specificare il materiale, lo spessore del pannello finito (solitamente 1,6 mm) e il peso del rame (tipicamente 1 oncia/piede²).

Passaggio 3: posizionare i componenti in modo strategico

Importa la netlist dallo schema e inizia a posizionare i componenti. Segui questi principi di posizionamento:

• Posiziona prima i connettori e i fori di montaggio per ancorare i vincoli meccanici della scheda.
• Raggruppa i componenti per funzione: mantieni la regolazione della potenza, le sezioni analogiche e digitali fisicamente separate per ridurre l'accoppiamento del rumore.
• Posizionare i condensatori di disaccoppiamento il più vicino possibile ai pin di alimentazione del circuito integrato, idealmente entro 0,5 mm.
• Orientare i componenti per ridurre al minimo gli attraversamenti delle tracce, riducendo così il numero di via necessari.

Passaggio 4: tracce del percorso

Il routing converte il ratsnest (connessioni non instradate mostrate come linee rette) in tracce fisiche di rame. Regole fondamentali da seguire:

• Larghezza della traccia deve essere dimensionato per la corrente che trasporta. Una traccia da 0,25 mm gestisce circa 0,5 A in condizioni tipiche; una traccia da 1 mm può gestire circa 2 A. Per maggiore precisione, utilizzare un calcolatore online della larghezza della traccia.
• Tracce di potenza e di terra dovrebbe essere più largo delle tracce del segnale: minimo 0,5–1 mm per schede a bassa potenza.
• Evitare angoli a 90° nelle tracce; utilizzare angoli o curve a 45° per evitare intrappolamenti di acido durante l'attacco e per ridurre le discontinuità di impedenza alle alte frequenze.
• Utilizzare un getto di rame (riempimento del terreno) sulle aree inutilizzate della scheda per creare un piano di riferimento del terreno solido.

Passaggio 5: eseguire Design Rule Check (DRC) e generare Gerber

Esegui lo strumento DRC per rilevare violazioni di distanza minima, reti non collegate o sovrapposizioni di serigrafie. Una volta passata la scheda, esporta i file Gerber (uno per livello) e un file di perforazione. Questi file sono ciò che i produttori di PCB utilizzano per produrre la tua scheda. La maggior parte dei produttori – JLCPCB, PCBWay, OSH Park – accetta il formato Gerber RS-274X standard.

Come creare una scheda PCB: opzioni di fabbricazione

Una volta che i file di progettazione sono pronti, ci sono due percorsi pratici per ottenere una scheda fisica: fabbricazione professionale o incisione fai-da-te.

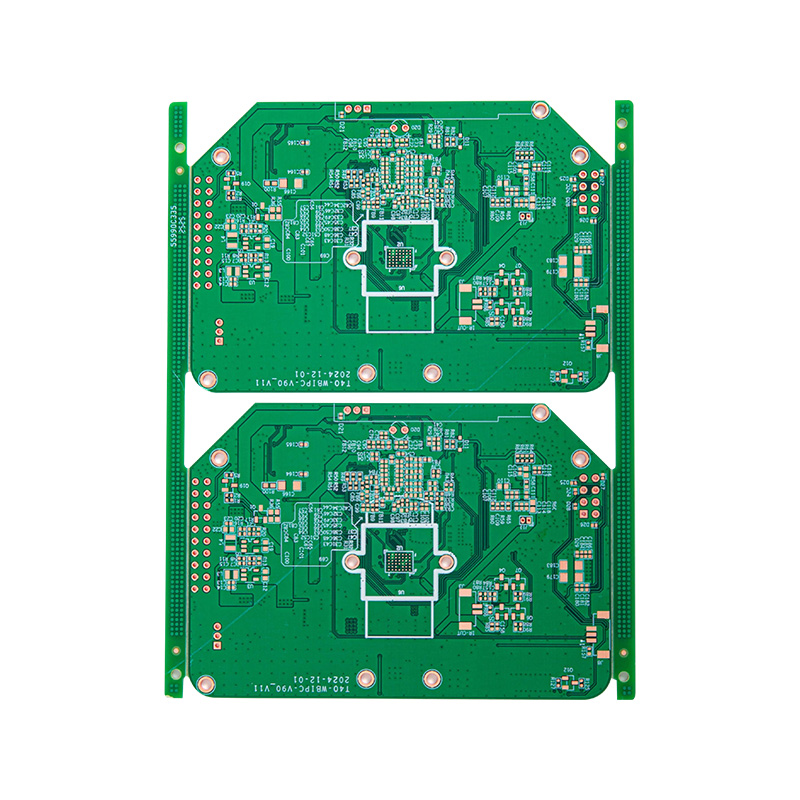

Per i principianti, si consiglia vivamente di ordinare da un produttore di PCB professionista. Cinque pannelli a 2 strati da 100 × 100 mm in genere costano meno di 5 dollari USA dai servizi budget, senza requisiti di quantità minima dell'ordine. Il vantaggio in termini di qualità (maschera di saldatura, serigrafia, finitura HASL o ENIG) è impossibile da replicare con metodi fai-da-te a quel prezzo.

Come riparare una scheda PCB: diagnosi e riparazione dei guasti comuni

La riparazione del PCB è un processo sistematico di isolamento dei guasti prima dell'intervento fisico. Tentare la sostituzione dei componenti senza prima identificare la causa principale comporta uno spreco di parti e il rischio di ulteriori danni.

Prima l'ispezione visiva

Sotto ingrandimento (lente di ingrandimento 10× o microscopio digitale), cercare: componenti bruciati (scolorimento, involucri rotti), giunti di saldatura a freddo (filetti opachi, granulosi o screpolati), ponti di saldatura (cortocircuiti involontari tra pad adiacenti) e cuscinetti sollevati (tampone di rame delaminato dal supporto). Molti guasti sono visibili prima di qualsiasi test elettrico.

Isolamento dai guasti elettrici

Utilizzare un multimetro digitale (DMM) in modalità continuità per verificare sospetti cortocircuiti tra alimentazione e terra. In modalità resistenza, confronta le letture con lo schema. Un misuratore ESR nel circuito è prezioso per testare i condensatori elettrolitici senza dissaldare: un condensatore con ESR superiore a 1–5 Ω (a seconda della potenza) in genere si guasta e causa instabilità dell'alimentazione o guasti legati al ripple.

Riparazioni e tecniche comuni

• Risaldare un giunto freddo: Applicare nuovo flusso, toccare la punta del saldatore sul giunto per 2-3 secondi, quindi aggiungere una piccola quantità di stagno-piombo 63/37 o lega per saldatura senza piombo SAC305. Il filetto dovrà risultare liscio e lucido.
• Rimozione di un ponte di saldatura: Applica il fondente, quindi trascina una punta di ferro pulita sul ponte. Se persiste, utilizzare una treccia dissaldante in rame (stoppino) premuta saldamente contro il ponte con la punta di ferro in alto.
• Riparare una traccia rotta: Raschiare la maschera di saldatura per 5-10 mm su entrambi i lati della rottura, stagnare il rame esposto e colmare lo spazio vuoto con una lunghezza di filo avvolto o saldatura da 30 AWG. Fissare con una goccia di lacca per riparazione PCB a polimerizzazione UV.
• Sostituzione di un componente a foro passante danneggiato: Utilizzare una pompa dissaldante o uno stoppino per rimuovere la vecchia saldatura, sollevare il componente, pulire i fori con una punta da 0,8 mm se intasati, inserire il ricambio e saldare dal lato opposto.
• Sostituzione dei componenti SMD: Per i passivi piccoli (0402, 0603), utilizzare pinzette a punta fine e un saldatore con punta a scalpello da 1–2 mm. Per i circuiti integrati con molti pin, la rilavorazione con aria calda è più rapida: applicare il flusso, impostare la stazione di rilavorazione su 320–360 °C (regolare per senza piombo) e spostare l'ugello secondo uno schema circolare finché la parte non si solleva liberamente.

Verifica post-riparazione

Dopo qualsiasi riparazione, pulire la scheda con alcol isopropilico (IPA 99%) e una spazzola antistatica per rimuovere i residui di flusso, che possono essere leggermente corrosivi nel tempo e possono causare correnti di dispersione nei circuiti ad alta impedenza. Testare nuovamente la continuità sui nodi riparati prima di applicare l'alimentazione. Per le schede che hanno subito un guasto all'alimentazione, utilizzare un alimentatore da banco con limitazione di corrente regolabile: impostare il limite al 10–20% della normale corrente operativa e aumentare lentamente la tensione monitorando eventuali assorbimenti di corrente imprevisti.

Suggerimenti per la progettazione PCB per principianti: errori da evitare

La maggior parte dei guasti ai PCB dei principianti deriva da un piccolo insieme di errori ricorrenti. La consapevolezza di questi modelli riduce significativamente le percentuali di successo del primo giro:

1. Impronta sbagliata: Verificare sempre le impronte dei componenti rispetto alle dimensioni della scheda tecnica fisica prima di ordinare. Un ingombro del condensatore 0805 non accetterà un pacchetto 1206. Effettua un controllo incrociato delle dimensioni del modello del terreno (dimensione del pad, pendenza e cortile) con il modello del terreno consigliato dal produttore, non solo con le dimensioni del corpo del componente.
2. Ignorando il rilievo termico: Grandi colate di rame collegate direttamente ai pad dei componenti a foro passante rendono la saldatura estremamente difficile. Utilizzare raggi di scarico termico (tipicamente 4 connessioni, larghe 0,3–0,5 mm) tra il pad e il getto per consentire al pad di raggiungere rapidamente la temperatura di saldatura.
3. Spazio insufficiente attorno ai fori di montaggio: Lasciare almeno 3 mm di zona da tenere fuori attorno ai fori di montaggio se si utilizzano distanziatori metallici, per evitare che le viti mettano in cortocircuito tracce o vie esposte.
4. Nessun punto di prova: Aggiungi test pad in rame esposti ai nodi chiave (binari di alimentazione, terra e segnali critici) prima di inviarli alla fabbrica. Non costano nulla in produzione e fanno risparmiare ore durante il debug.
5. Saltare la checklist di revisione: Prima di generare Gerber, eseguire una lista di controllo standard: tutti i componenti posizionati, tutte le reti instradate, DRC pulito, contorno della scheda chiuso, file di perforazione incluso, assegnazioni dei livelli corrette. Una revisione di 10 minuti impedisce un ciclo di rilancio di 2 settimane.

Un punto di riferimento pratico: I progettisti PCB professionisti puntano a un tasso di successo al primo giro superiore al 90%. I principianti in genere raggiungono il 50-60% al primo tentativo, non a causa di errori complessi, ma a causa di errori di impronta ed eliminazione evitabili che un processo di revisione strutturato potrebbe rilevare.
