PCB singolo, doppio e multistrato: tipologie e come scegliere

I PCB a singola faccia sono la scelta giusta per applicazioni semplici ed economiche; i PCB a doppia faccia si adattano a una complessità moderata con vincoli di budget; e i PCB multistrato sono essenziali per progetti ad alta densità, alta velocità o sensibili al rumore. Questi tre tipi di PCB rappresentano un progresso in termini di complessità, capacità e costi di produzione, ciascuno con una serie di applicazioni chiaramente definite in cui offre il miglior risultato. Una tavola monofacciale che costa $ 0,50 per produrre è la decisione ingegneristica e commerciale corretta per un controller LED di base; quella stessa scheda sarebbe un punto di partenza poco pratico per un modem 5G. Comprendere le differenze strutturali, elettriche e di produzione tra queste tre categorie è la base per prendere decisioni valide sui PCB fin dalle prime fasi di progettazione.

In che modo il conteggio degli strati PCB definisce la capacità

Un circuito stampato è una struttura laminata di strati di rame conduttivo separati da materiale di substrato isolante, più comunemente laminato vetro-epossidico FR4. Il numero di strati di rame determina quanti canali di instradamento indipendenti esistono all'interno della scheda, che a loro volta determinano la densità di instradamento, l'integrità del segnale, la qualità della distribuzione dell'alimentazione e le prestazioni di compatibilità elettromagnetica (EMC).

Le tre configurazioni del livello fondamentale rappresentano ciascuna un livello di capacità ingegneristica distinto:

• PCB a lato singolo (1 strato di rame): Tutte le tracce conduttive si trovano su un lato del substrato. Il montaggio dei componenti e l'instradamento delle tracce occupano lo stesso piano, limitando la densità di instradamento a ciò che può essere ottenuto senza crossover.
• PCB a doppia faccia (2 strati di rame): Esistono tracce di rame su entrambe le facce del substrato, collegate tramite fori passanti placcati (PTH). I componenti possono essere montati su uno o entrambi i lati, raddoppiando all'incirca la capacità di instradamento rispetto alle schede a lato singolo.
• PCB multistrato (4 strati di rame): Più strati di rame sono laminati in un'unica struttura di scheda con strati di instradamento interni, piani di alimentazione dedicati e piani di terra. Il numero di strati varia da 4 a 50 nelle applicazioni avanzate, con 4, 6, 8 e 10 strati essendo le configurazioni commerciali più comuni.

Il ruolo del materiale di substrato

Tutti e tre i tipi di PCB utilizzano le stesse opzioni di substrato di base, anche se la selezione del materiale diventa più critica con l'aumentare del numero di strati. FR4 (resina epossidica rinforzata con vetro, Tg 130–170°C) è lo standard per la maggior parte delle applicazioni commerciali e industriali. Disegni ad alta frequenza sopra 1GHz richiedono sempre più laminati a bassa perdita come Rogers 4003C (costante dielettrica εr = 3,55, tangente di perdita 0,0027) o Isola IS680 per mantenere l'integrità del segnale su più strati, una considerazione che non si presenta nella maggior parte delle applicazioni a lato singolo.

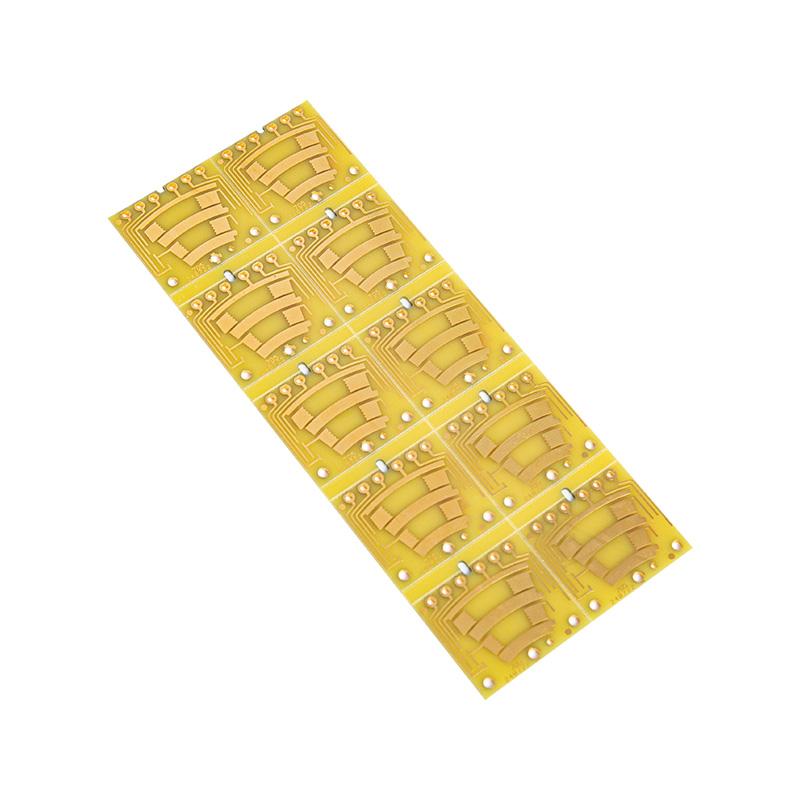

PCB a lato singolo : Struttura, punti di forza e applicazioni ideali

Un PCB a lato singolo ha uno strato di lamina di rame incollato su una faccia del substrato isolante. I componenti sono generalmente montati sul lato in rame (per i componenti a foro passante, i cavi passano attraverso la scheda e sono saldati sul lato in rame) o sul lato del substrato nudo con componenti SMD saldati a piazzole di rame sulla faccia opposta.

Processo di produzione e vantaggio in termini di costi

Le schede a lato singolo sono prodotte mediante un semplice processo sottrattivo: il substrato rivestito in rame è rivestito con fotoresist, esposto attraverso una pellicola con motivo circuitale, sviluppato e inciso per rimuovere il rame indesiderato. L'assenza di placcatura a foro passante, laminazione dello strato interno e operazioni di allineamento multiplo rendono i PCB a lato singolo il tipo di PCB più semplice ed economico da produrre.

Nella produzione in grandi volumi (100.000 unità), è possibile produrre un pannello FR4 standard su un solo lato di 100 × 80 mm per $ 0,10-$ 0,50 per unità . Questo vantaggio in termini di costi è significativo per l’elettronica di consumo con obiettivi di distinta base rigorosi.

Vincoli di progettazione delle schede a lato singolo

Il vincolo fondamentale della progettazione a lato singolo è che le tracce non possono incrociarsi senza un ponticello o un resistore da zero ohm: non esiste un secondo strato da instradare su una traccia esistente. Ciò limita la complessità del circuito ai progetti in cui tutte le connessioni possono essere instradate in una configurazione planare non incrociata. I limiti superiori pratici per i progetti a lato singolo sono in genere:

• Conteggio dei componenti inferiore a circa 30-50 componenti a foro passante o SMD
• Conteggio netto inferiore a circa 50-80 connessioni
• Nessun percorso di segnale ad alta frequenza che richieda impedenza controllata o schermatura
• Nessun requisito per alimentazione dedicata o piani di terra

Dove eccellono i PCB a lato singolo

I pannelli monofaccia continuano ad essere prodotti in grandi volumi in una gamma di applicazioni consolidate:

• Driver e controller di illuminazione a LED: Semplici circuiti di commutazione di potenza con bassa densità di componenti e senza requisiti di alta frequenza
• Schede di alimentazione di base: Circuiti trasformatori, raddrizzatori e filtri che richiedono rame robusto per le tracce di alimentazione ma con una complessità minima di instradamento del segnale
• Telecomandi e semplice elettronica di consumo: Calcolatrici, giocattoli di base e telecomandi IR in cui il circuito è ben consolidato e la minimizzazione dei costi guida la progettazione
• Schede di interfaccia sensori: Semplici circuiti di condizionamento analogico per sensori di temperatura, pressione o prossimità negli elettrodomestici
• Relè automobilistici e schede fusibili: Circuiti di commutazione ad alta corrente in cui la larghezza della traccia e la gestione termica contano più della densità di instradamento

PCB a doppia faccia: maggiore densità e gamma di applicazioni più ampia

Un PCB a doppia faccia aggiunge un secondo strato di rame sulla faccia opposta del substrato e collega i due strati attraverso fori passanti placcati (PTH), ovvero fori rivestiti in rame che creano connessioni elettriche tra gli strati di rame superiore e inferiore. Questa singola aggiunta modifica radicalmente lo spazio di progettazione a disposizione dell'ingegnere.

Fori placcati: la tecnologia abilitante chiave

I via PTH vengono forati attraverso l'intero spessore della scheda e quindi elettroplaccati con rame fino a uno spessore della parete di 25 µm minimo secondo IPC-6012 Classe 2 (commerciale standard) o 20 µm minimo per Classe 1. La placcatura crea una connessione elettrica e meccanica affidabile tra gli strati. I diametri delle punte nella produzione standard su due lati vanno da Da 0,2 mm a 6,3 mm , con dimensioni del foro finito inferiori di 0,1–0,15 mm rispetto al diametro della punta dopo la placcatura.

L’aggiunta della produzione di PTH aggiunge deposizione chimica del rame, galvanica e ulteriori fasi di ispezione al processo di fabbricazione, aumentando il costo unitario di circa 30–60% rispetto a un solo lato con dimensioni e volume equivalenti della scheda, ma fornendo circa il doppio della capacità di routing.

Capacità di progettazione di schede a doppia faccia

• Risoluzione del crossover della traccia: Qualsiasi conflitto di traccia sullo strato superiore può essere risolto scendendo allo strato inferiore tramite un via, instradando sotto la traccia in conflitto e ritornando. Ciò elimina la limitazione dei ponticelli dei modelli a lato singolo.
• Aumento della densità dei componenti: I componenti SMD possono essere posizionati su entrambi i lati della scheda, raddoppiando potenzialmente la densità dei componenti nello stesso ingombro della scheda, aspetto fondamentale per le applicazioni industriali e consumer con vincoli di spazio.
• Potenza parziale e riferimento a terra: Uno strato può essere utilizzato prevalentemente per la distribuzione dell'alimentazione e della terra, mentre l'altro gestisce l'instradamento del segnale: un miglioramento rispetto al singolo lato ma senza tutti i vantaggi dei piani interni dedicati.
• Instradamento del segnale a frequenza moderata: Le schede a doppia faccia supportano tracce di impedenza controllata per segnali fino a circa 100-200 MHz con una progettazione attenta, anche se senza un riferimento al piano di massa, il controllo dell'impedenza è meno preciso rispetto ai progetti multistrato.

Applicazioni tipiche per PCB a doppia faccia

• Quadri di controllo industriale: PLC, controller motore, logica relè e pannelli di controllo HVAC dove sono richiesti una densità di componenti moderata e un routing misto di segnale/alimentazione
• Strumenti medici: Apparecchiature diagnostiche, dispositivi di monitoraggio dei pazienti e pompe per infusione in cui l'affidabilità è fondamentale ma le frequenze del segnale sono moderate
• Elettronica della carrozzeria automobilistica: Moduli del cruscotto, unità di controllo della carrozzeria e cluster di sensori in cui la complessità del circuito supera la capacità su un solo lato ma non giustifica il costo multistrato
• Elettronica di potenza: Gli inverter, i convertitori CC-CC e le schede UPS in cui coesistono sia le tracce di alimentazione che quelle del segnale e la separazione superiore/inferiore offrono vantaggi di layout
• Elettronica di consumo di fascia media: Amplificatori audio, switch di rete e controller di automazione domestica

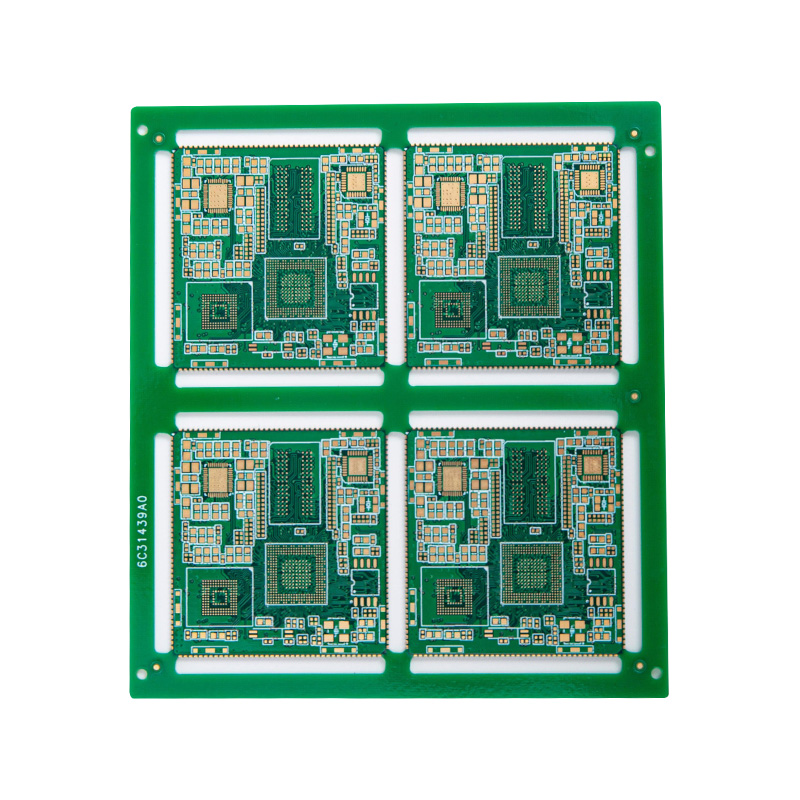

PCB multistrato : Alta densità, alte prestazioni e integrità del segnale

I PCB multistrato raggiungono funzionalità che sono fondamentalmente inaccessibili ai progetti a singola o doppia faccia, non semplicemente attraverso la capacità di instradamento aggiuntiva, ma attraverso prestazioni elettriche qualitativamente diverse consentite da piani di terra interni, piani di potenza e instradamento di coppie differenziali controllate in un ambiente schermato.

Come vengono prodotti i pannelli multistrato

La fabbricazione multistrato inizia con singoli nuclei di strato interno bifacciale, ciascuno elaborato come un pannello bifacciale autonomo (immagine, incisione, ispezione). Gli strati interni vengono quindi allineati utilizzando perni di registrazione di precisione e laminati insieme a strati leganti prepreg (resina epossidica in fibra di vetro pre-impregnata) in una pressa idraulica riscaldata a 170–200°C e 250–400 psi . Dopo la laminazione, gli strati esterni vengono lavorati, la perforazione e la placcatura PTH collegano tutti gli strati e il pannello è finito.

La precisione della registrazione strato per strato nella fabbricazione multistrato di alta qualità è tipica ±75–100 µm , assicurando che le posizioni dei fori siano allineate con i cuscinetti in rame su tutti gli strati interni. La fabbricazione avanzata con microvie forate al laser consente la registrazione all'interno ±25 µm per schede HDI (High Density Interconnect).

Aerei di potenza e di terra: il vantaggio principale del multistrato

Dedicare gli strati interni all'alimentazione in rame solido e ai piani di terra offre tre vantaggi fondamentali che non possono essere replicati nei progetti a due strati:

• Instradamento ad impedenza controllata: Tracce del segnale sugli strati esterni con un piano di terra direttamente adiacente (tipicamente Separazione di 0,1–0,2 mm ) formano una linea di trasmissione ben definita con impedenza caratteristica calcolabile. Una microstrip da 50Ω su una scheda standard a 4 strati richiede una larghezza della traccia di circa 0,2–0,3 mm a seconda dello spessore dielettrico: ottenibile e calcolabile con precisione non disponibile nei design a due strati.
• Prestazioni della rete di distribuzione dell'energia (PDN): Un solido piano di alimentazione in rame fornisce alimentazione a bassa impedenza a tutti i componenti della scheda contemporaneamente, riducendo il rumore dell'alimentatore (ondulazione Vdd) e l'induttanza dei percorsi di alimentazione. Ciò è fondamentale per i circuiti integrati digitali ad alta velocità che assorbono grandi correnti transitorie durante gli eventi di commutazione.
• Schermatura EMI: I piani di massa interni agiscono come scudi elettromagnetici tra gli strati del segnale, riducendo la diafonia tra gli strati di instradamento adiacenti e limitando le emissioni irradiate. Una scheda a 4 strati raggiunge in genere una EMI irradiata inferiore di 10–15 dB rispetto a un design equivalente a 2 strati alle alte frequenze, spesso la differenza tra il superamento e il fallimento della certificazione FCC o CE.

Strategia di impilamento dei livelli per configurazioni comuni

La disposizione degli strati di segnale, alimentazione e terra all'interno di uno stack-up multistrato determina le prestazioni elettriche della scheda. Una progettazione inadeguata dell'impilamento annulla i vantaggi degli strati aggiuntivi; un buon design di stack-up massimizza l'integrità del segnale e le prestazioni PDN entro il numero minimo di livelli.

Vie cieche e interrate in progetti multistrato avanzati

I via a foro passante standard nelle schede multistrato consumano spazio pad e anti-pad su ogni strato che attraversano, anche sugli strati che non si collegano. Nei progetti ad alta densità con componenti BGA a passo fine ( Passo 0,4–0,5 mm ), i via a foro passante consumano troppo spazio di instradamento. I via ciechi (che collegano solo gli strati esterni a quelli interni) e i via interrati (che collegano gli strati interni senza raggiungere la superficie esterna) consentono il routing a ventaglio sotto i BGA che i via a foro passante non possono ottenere. Queste tecnologie aggiungono 30–80% sul costo di fabbricazione ma sono essenziali per i moderni processori ad alta densità e il routing della memoria.

Applicazioni che richiedono PCB multistrato

• Smartphone e tablet: Schede a 6-10 strati con struttura HDI, BGA a passo fine e coppie differenziali di impedenza controllata per interfacce USB 3.x, MIPI e PCIe
• Server e apparecchiature di rete: Schede a 8-16 layer che instradano corsie SerDes multi-gigabit, interfacce di memoria DDR5 e connessioni PCIe Gen4/Gen5
• ADAS ed ECU automobilistici: Schede a 6-12 strati in sistemi critici per la sicurezza che richiedono conformità EMC e instradamento dell'interfaccia del sensore ad alta velocità
• Stazione base 5G ed elettronica RF: Schede multistrato a laminato misto con strati RF a bassa perdita e strati digitali FR4 standard nello stesso stackup
• Elettronica aerospaziale e per la difesa: Pannelli multistrato ad alta affidabilità conformi agli standard IPC Classe 3 con laminati con intervallo di temperature esteso

Confronto diretto: PCB a lato singolo, a doppio lato e multistrato

Come scegliere il tipo di PCB giusto per il tuo progetto

Il quadro decisionale per la selezione del tipo di PCB dovrebbe funzionare attraverso una serie di vincoli di progettazione in ordine di priorità. L'ottimizzazione dei costi è valida solo dopo aver confermato che i requisiti funzionali sono soddisfatti: selezionare una scheda a lato singolo per risparmiare sui costi e poi scoprire che l'instradamento è impossibile fa sprecare più tempo e denaro rispetto al risparmio iniziale.

1. Valutare i requisiti di frequenza del segnale: Se qualsiasi segnale sulla scheda funziona sopra 100 MHz o se un'interfaccia richiede un'impedenza controllata (USB 2.0/3.x, HDMI, PCIe, memoria DDR, tracce RF), è necessaria una scheda multistrato con un riferimento al piano di terra. Questo singolo criterio esclude schede a singola e doppia faccia per la maggior parte dei moderni progetti digitali.
2. Valutare il numero dei componenti e l'imballaggio: Se il progetto include componenti BGA, QFN o CSP a passo fine con un passo inferiore a 0,8 mm, il routing del fan-out richiede quasi sempre almeno una scheda a 4 strati. I componenti BGA con passo inferiore a 0,5 mm in genere richiedono HDI con vie cieche/interrate indipendentemente dal numero di strati.
3. Verificare i requisiti EMC: Progetti che richiedono la certificazione FCC Parte 15 Classe B, CE o EMC per il settore automobilistico in presenza di clock o frequenze di commutazione superiori 30 MHz supererà quasi sempre la certificazione in modo più affidabile con una scheda multistrato dotata di piani di massa adeguati rispetto a un design a 2 strati, indipendentemente dall'approccio di filtraggio utilizzato.
4. Valutare la complessità del routing: Se un tentativo preliminare di posizionamento e instradamento dei componenti su una scheda a 2 strati risulta in più del 5-10% di connessioni non instradate o richiede eccessivi compromessi sulla lunghezza della traccia per segnali critici, il passaggio a una scheda a 4 strati è più economico che ripetere ulteriormente il layout a 2 strati.
5. Conferma gli obiettivi di volume e costo: Solo dopo aver confermato che i requisiti funzionali sono soddisfatti, i costi dovrebbero guidare le decisioni sul conteggio dei livelli. Per i prodotti di largo consumo in cui i requisiti funzionali sono realmente soddisfatti da pannelli a singola o doppia faccia, il vantaggio in termini di costi è sostanziale e vale la pena ottimizzarlo.

Quando l'aggiornamento del conteggio dei livelli è più economico di quanto sembri

Un malinteso comune è che la scelta di un numero di strati inferiore riduca sempre il costo totale del progetto. In pratica, il tempo di progettazione aggiuntivo impiegato per sbrogliare un progetto denso su un numero troppo basso di strati, l'aumento dell'area della scheda necessaria per risolvere i conflitti di instradamento e i costi di ri-test EMC derivanti da un ciclo di certificazione fallito spesso superano la differenza di costo di fabbricazione tra una scheda a 2 e 4 strati. Una scheda a 4 strati costa circa 2–2,5 volte in più di una scheda a 2 strati per quantità prototipo (spesso una differenza di 30-80 dollari per scheda), ma evitando un ciclo di test EMC si risparmiano 5.000-20.000 dollari in spese di laboratorio e tempo di progettazione.

Regole di progettazione PCB e dimensioni minime delle caratteristiche per tipo di scheda

Comprendere le dimensioni minime delle caratteristiche ottenibili su ciascun tipo di PCB aiuta i progettisti a evitare di specificare dimensioni che superano le capacità del produttore prescelto, una causa comune di ritardi nei prototipi e aumenti imprevisti dei costi.

Verifica sempre le regole di progettazione specifiche con il produttore scelto prima di finalizzare il layout. Le capacità dei produttori variano e la progettazione secondo i valori minimi assoluti sopra indicati senza conferma aumenta il rischio di problemi di rendimento e di penalità sui costi associati. Un approccio pratico consiste nel puntare al 130–150% dei valori minimi dichiarati dal produttore per tracce e spazi non critici, riservando le caratteristiche delle regole minime solo alle aree in cui sono realmente necessarie.
