In che modo i substrati metallici PCB migliorano la gestione termica nell'elettronica di potenza?

L'evoluzione dei circuiti stampati (PCB) ha plasmato in modo significativo il panorama dell'elettronica moderna, soprattutto con la crescente domanda di prestazioni ed efficienza più elevate. Tra i vari tipi di PCB, i PCB con substrato metallico, noti anche come MCPCB, hanno guadagnato importanza grazie alle loro eccezionali capacità di gestione termica. Questo tipo di PCB è fondamentale per garantire prestazioni affidabili dei componenti elettronici in applicazioni impegnative.

Agli albori dello sviluppo dei PCB, l’attenzione principale era rivolta alla funzionalità elettrica. Tuttavia, con l’avanzare della tecnologia, la necessità di una migliore dissipazione del calore e della capacità di gestire carichi di potenza più elevati è diventata più importante. I PCB con nucleo metallico sono stati sviluppati come soluzione a questi problemi, offrendo una conduttività termica superiore rispetto ai tradizionali PCB FR4. Sono diventati particolarmente importanti in settori quali l’illuminazione a LED, l’elettronica di potenza e l’elettronica automobilistica, dove la gestione del calore è fondamentale per la longevità e l’efficienza dei dispositivi.

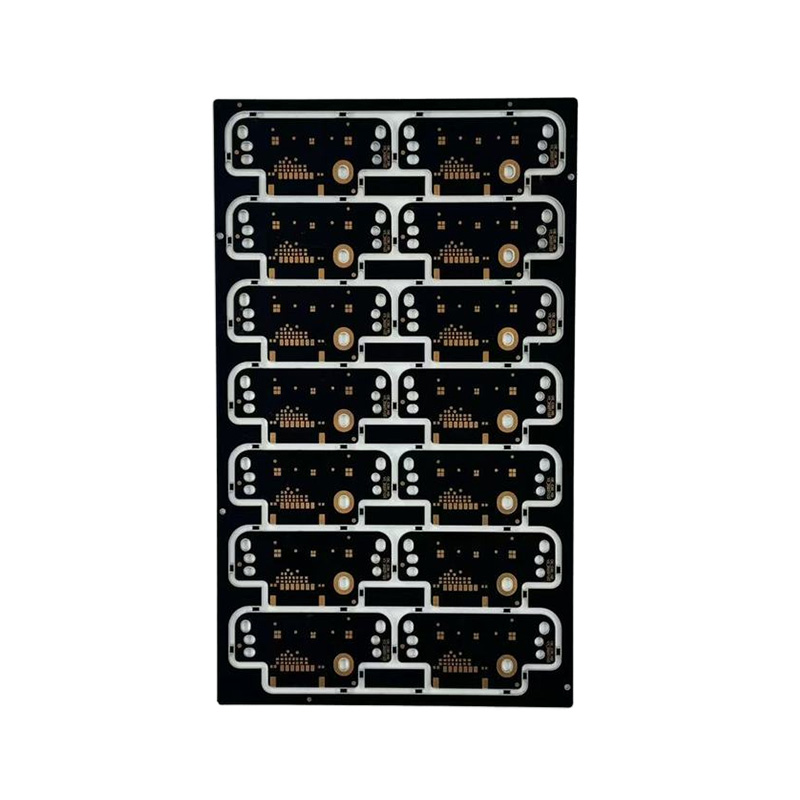

Cos'è il substrato metallico PCB (MCPCB)?

Substrato metallico PCB I PCB, spesso indicati come PCB con nucleo metallico (MCPCB), sono un tipo specializzato di circuito stampato progettato per affrontare le sfide della gestione termica. A differenza dei tradizionali PCB FR4, che si basano esclusivamente sulla fibra di vetro per l'isolamento e il supporto, i substrati metallici incorporano uno strato metallico, solitamente alluminio o rame, sotto lo strato isolante. Questo nucleo metallico fornisce una dissipazione del calore superiore, consentendo a questi PCB di gestire applicazioni ad alta potenza in modo più efficace.

Al centro di un substrato metallico, il PCB è un sottile strato di metallo, che funge sia da dissipatore di calore che da base strutturale. Il nucleo metallico è spesso legato con uno strato isolante che fornisce isolamento elettrico tra il substrato metallico e il resto del PCB. Lo strato superiore del PCB, tipicamente composto da rame, funge da strato conduttivo per le connessioni elettriche.

I materiali più comuni utilizzati per i substrati metallici sono l'alluminio e il rame. Ciascuno presenta vantaggi e applicazioni distinti:

• PCB in alluminio : Sono ampiamente utilizzati nell'illuminazione a LED, nelle applicazioni automobilistiche e nell'elettronica di consumo grazie al loro equilibrio tra costi e prestazioni termiche. L’alluminio offre buone proprietà di dissipazione del calore ed è relativamente economico, il che lo rende una scelta popolare per una varietà di applicazioni.

• PCB in rame : Noti per la loro eccellente conduttività termica, i PCB a base di rame sono utilizzati in applicazioni ad alta potenza, tra cui l'elettronica di potenza, i sistemi di veicoli elettrici e i macchinari industriali. Le proprietà termiche superiori del rame lo rendono ideale per gestire grandi quantità di calore, sebbene sia più costoso dell’alluminio.

Tipi di PCB con substrato metallico: confronto e applicazioni

Esistono diversi tipi di substrati metallici, ciascuno progettato per soddisfare esigenze specifiche nella gestione termica. I due tipi più comuni sono i PCB a base di alluminio e i PCB a base di rame. Tuttavia, anche altri materiali metallici come acciaio e nichel possono essere utilizzati per applicazioni specializzate. Di seguito confronteremo questi tipi di PCB ed esamineremo i vantaggi e le applicazioni unici di ciascuno.

PCB a base di alluminio

I PCB in alluminio sono il tipo di substrato metallico più comunemente utilizzato. Sono economici, facili da produrre e offrono buone capacità di dissipazione del calore. La struttura tipica di un PCB in alluminio comprende una base in alluminio, uno strato isolante e uno strato in rame per i collegamenti elettrici.

Vantaggi :

• Conveniente : L'alluminio è relativamente economico rispetto ad altri metalli come il rame, rendendo i PCB in alluminio un'opzione più conveniente per molte applicazioni.
• Buone prestazioni termiche : L'alluminio offre una conduttività termica moderata, rendendolo adatto per applicazioni in cui la dissipazione del calore è importante ma non necessariamente al massimo livello.
• Leggero : I PCB a base di alluminio sono più leggeri di altri substrati metallici, il che è vantaggioso per prodotti come l'illuminazione a LED e l'elettronica di consumo in cui il peso è un problema.

Applicazioni :

• Illuminazione a LED : I PCB in alluminio sono comunemente utilizzati nei sistemi di illuminazione a LED, dove la dissipazione del calore è fondamentale per prevenire il surriscaldamento e migliorare la durata dei LED.
• Elettronica automobilistica : I PCB a base di alluminio vengono utilizzati nelle applicazioni automobilistiche, inclusi sistemi di illuminazione, sensori e unità di controllo, dove sia le prestazioni che l'efficienza dei costi sono importanti.
• Elettronica di consumo : In prodotti come smartphone e laptop, i PCB in alluminio vengono utilizzati per gestire il calore proveniente da processori e componenti di alimentazione.

PCB a base di rame

I PCB a base di rame vengono utilizzati in applicazioni in cui è richiesta una maggiore conduttività termica. Il rame offre eccezionali proprietà di dissipazione del calore, rendendolo il materiale preferito per applicazioni ad alta potenza.

Vantaggi :

• Conduttività termica superiore : Il rame è noto per la sua eccellente conduttività termica, che consente una gestione del calore superiore nei dispositivi ad alta potenza.
• Durabilità : Il rame è estremamente durevole e può sopportare temperature e carichi di potenza più elevati, rendendolo adatto agli ambienti più esigenti.
• Dissipazione efficiente del calore : I PCB in rame sono in grado di gestire carichi termici elevati, garantendo che i componenti elettronici rimangano freddi e funzionali anche in caso di intensi requisiti di alimentazione.

Applicazioni :

• Elettronica di potenza : I PCB a base di rame sono ampiamente utilizzati nei convertitori di potenza, nei controller dei motori e in altre applicazioni ad alta potenza in cui la dissipazione del calore è fondamentale.
• Veicoli elettrici : Nei sistemi di gestione delle batterie dei veicoli elettrici, nell'elettronica di potenza e nelle unità di ricarica, i PCB in rame aiutano a garantire che il sistema rimanga entro limiti di temperatura sicuri.
• Elettronica industriale : I macchinari e le apparecchiature industriali ad alta potenza spesso si affidano a PCB a base di rame per mantenere le prestazioni e prevenire il surriscaldamento.

Il ruolo critico dei substrati metallici PCB nella gestione termica

La crescente complessità dei dispositivi elettronici, in particolare nelle applicazioni ad alte prestazioni e ad alto consumo energetico, ha reso più importante che mai una gestione termica efficiente. Man mano che i processori e i dispositivi di alimentazione diventano più piccoli ma sempre più potenti, aumenta anche la quantità di calore che generano. È qui che i substrati metallici PCB, con le loro proprietà termiche superiori, svolgono un ruolo fondamentale nel prevenire il surriscaldamento e garantire la longevità e l'affidabilità dei dispositivi elettronici.

Gestione termica nei dispositivi ad alta potenza

Nelle applicazioni ad alta potenza, come veicoli elettrici (EV), convertitori di potenza e macchinari industriali, la quantità di calore generata può essere immensa. Questi sistemi spesso richiedono un funzionamento continuo a livelli di potenza elevati, che può provocare un accumulo termico se non gestiti correttamente. I PCB a base metallica sono progettati per gestire carichi termici così elevati e garantire che la temperatura dei componenti critici rimanga entro limiti di sicurezza.

L'alluminio e il rame sono entrambi eccellenti nel condurre il calore lontano dai componenti, ma la conduttività termica superiore del rame lo rende ideale per applicazioni in cui è necessaria un'estrema dissipazione del calore. I PCB a base di rame vengono utilizzati nell'elettronica di potenza, nei processori ad alta potenza e in altri dispositivi che richiedono una solida gestione del calore.

Meccanismo di dissipazione del calore:

La funzione primaria dei substrati metallici dei PCB è quella di fornire un percorso attraverso il quale il calore si allontana dai componenti sensibili. Ciò si ottiene utilizzando metalli come alluminio e rame, che possono trasferire il calore dai componenti all'ambiente circostante. Questo processo aiuta a mantenere la temperatura del dispositivo entro intervalli operativi ottimali, migliorando prestazioni, affidabilità e durata.

Applicazioni di substrati metallici PCB in vari settori

I substrati metallici dei PCB sono diventati un componente fondamentale in diversi settori, soprattutto dove la gestione del calore è essenziale per le prestazioni e la longevità dei dispositivi. Di seguito esploreremo le principali applicazioni dei substrati metallici PCB nell'illuminazione a LED, nell'elettronica automobilistica, nell'elettronica di potenza e altro ancora.

Substrati metallici PCB nell'illuminazione a LED

L'illuminazione a LED è una delle applicazioni più importanti per i substrati metallici dei PCB, in particolare i PCB a base di alluminio. Con l’evoluzione della tecnologia LED, la necessità di soluzioni di gestione termica più efficienti è diventata cruciale. I LED sono altamente sensibili alla temperatura e l'esposizione prolungata al calore può ridurne significativamente la durata e l'efficienza.

Perché i PCB in alluminio sono preferiti per l'illuminazione a LED:

• Dissipazione efficiente del calore : L'alluminio offre un buon equilibrio tra costo e conduttività termica. Assicura che il calore generato dai LED venga rapidamente trasferito via, prevenendo il surriscaldamento e migliorando la durata dei componenti.
• Leggero Design : Per i sistemi di illuminazione, in particolare quelli in ambienti residenziali e commerciali, i progetti leggeri sono cruciali. I PCB in alluminio contribuiscono a ridurre il peso complessivo dei moduli LED, rendendoli più facili da installare e gestire.
• Conveniente : Sebbene il rame offra una conduttività termica superiore, il costo più elevato può rendere l’alluminio un’opzione più praticabile per applicazioni sensibili ai costi come l’illuminazione generale a LED.

Applicazioni :

• Illuminazione stradale ed esterna : Molti sistemi di illuminazione per esterni utilizzano LED basati su PCB in alluminio per la loro durata e proprietà di dissipazione del calore.
• Illuminazione interna a LED : In applicazioni come l'illuminazione di uffici e case, i PCB in alluminio forniscono un'efficiente gestione del calore, migliorando l'affidabilità dei LED.

PCB in alluminio e rame: un'analisi comparativa

Quando si sceglie un substrato metallico per PCB per un'applicazione specifica, il materiale del metallo di base gioca un ruolo fondamentale nel determinare prestazioni, costi ed efficienza. Sia l'alluminio che il rame hanno i loro vantaggi unici e la scelta tra loro dipende in gran parte dalle esigenze specifiche dell'applicazione. Di seguito è riportato un confronto dettagliato tra PCB a base di alluminio e rame.

PCB in alluminio: vantaggi e limiti

Vantaggi :

• Conveniente : L'alluminio è generalmente più conveniente del rame, il che lo rende la scelta preferita per le applicazioni del mercato di massa come l'illuminazione a LED.

• Conduttività termica moderata : Nelle applicazioni che richiedono una dissipazione del calore moderata, l'alluminio fornisce prestazioni sufficienti.

• Peso leggero : L'alluminio è più leggero del rame, il che lo rende ideale per le applicazioni in cui il peso è un problema, come nell'elettronica di consumo e nell'illuminazione automobilistica.

Limitazioni :

• Conduttività termica inferiore : Nelle applicazioni che richiedono una dissipazione del calore estremamente elevata, l'alluminio potrebbe non fornire le migliori prestazioni rispetto al rame.
• Non adatto per dispositivi elettronici ad alta potenza : I PCB in alluminio potrebbero non essere in grado di gestire il calore generato da componenti ad alta potenza, come quelli presenti nell'elettronica di potenza e nei veicoli elettrici.

PCB in rame: vantaggi e limiti

Vantaggi :

• Conduttività termica superiore : Il rame ha la più alta conduttività termica tra tutti i materiali utilizzati nei PCB, il che lo rende ideale per applicazioni ad alta potenza e ad alta intensità di calore.
• Durabilità : Il rame è estremamente durevole e può sopportare sollecitazioni termiche e meccaniche più elevate, il che è fondamentale nell'elettronica industriale e di potenza.
• Efficienza nelle applicazioni ad alta potenza : Le eccellenti proprietà termiche del rame gli consentono di gestire il calore in modo più efficiente, prevenendo la fuga termica e migliorando le prestazioni dei dispositivi ad alta potenza.

Limitazioni :

• Costoo più elevato : Il rame è significativamente più costoso dell'alluminio, il che rende i PCB a base di rame meno convenienti per alcune applicazioni, in particolare quelle nel settore dell'elettronica di consumo.
• Peso : Il rame è più pesante dell'alluminio, il che può rappresentare uno svantaggio nelle applicazioni in cui sono richiesti materiali leggeri.

Confronto tra PCB in alluminio e rame

Conclusione

Il ruolo dei substrati metallici dei PCB nell'elettronica moderna non può essere sopravvalutato. Poiché la tecnologia continua ad evolversi e la domanda di dispositivi più potenti e compatti aumenta, la necessità di una gestione termica efficiente non potrà che aumentare. I substrati metallici per PCB, in particolare quelli realizzati in alluminio e rame, offrono una soluzione affidabile a questa sfida, fornendo un'eccellente dissipazione del calore e garantendo che i dispositivi elettronici rimangano funzionali e durevoli anche nelle applicazioni più impegnative.
