Ingrosso Scheda saldata verde senza piombo a doppia faccia con FR-4

Casa / Prodotti / PCB / PCB a doppia faccia / Scheda saldata verde senza piombo a doppia faccia con FR-4

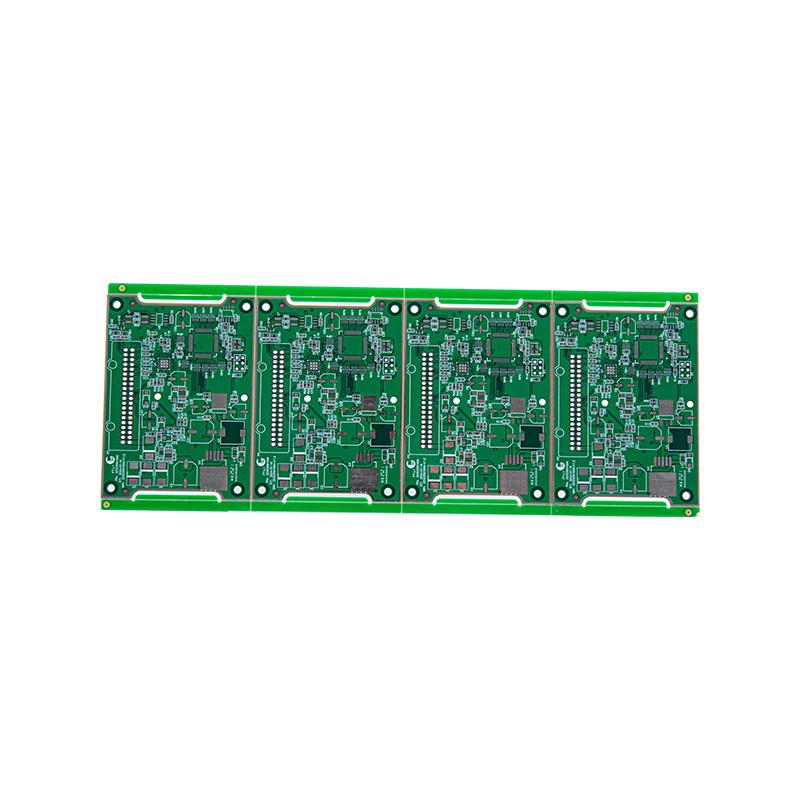

Scheda saldata verde senza piombo a doppia faccia con FR-4

Scheda saldata verde senza piombo su entrambi i lati, caratterizzata da uno strato di maschera di saldatura verde ad alta adesione combinato con un processo di saldatura opaca senza piombo. L'aspetto verde è conforme agli standard visivi comuni nel settore della produzione elettronica. La superficie saldante viene sottoposta a uno speciale trattamento di passivazione, formando una densa pellicola protettiva, che migliora efficacemente la durata del prodotto in ambienti esterni e industriali. Il corpo della scheda è realizzato con un substrato FR-4 ignifugo ad alta Tg (170 ℃), dotato di configurazione con spessore di rame flessibile da 1 oz-2 oz. Il design del circuito supporta larghezza e spaziatura di linee sottili di 3mil/3mil, compatibile con BGA, QFP e altri imballaggi di precisione e assemblaggi misti con componenti a foro passante convenzionali. Ha anche eccellenti prestazioni anti-deformazione. Dopo essere stato sottoposto a test di ciclismo ad alta e bassa temperatura da -40 ℃ a 125 ℃, mantiene la stabilità strutturale senza alcuna deformazione evidente.

Contattaci
PRECEDENTE：Scheda per saldatura senza piombo verde a doppia faccia SUCCESSIVO：Foglio placcato oro blu fronte-retro
  • Specifiche
  • Chi siamo
  • Contattaci

Materiale

FR-4, a base di alluminio, ceramica, metallo, a base di rame, ad alta frequenza, combinato rigido-flessibile, senza alogeni

Spessore del pannello

0,3 - 6 mm

Spessore del rame

0,5 once - 5 once

Numero di strati

1 - 32 strati

Origine

Anhui, Cina

Trattamento superficiale

Stagnatura ordinaria, stagnatura senza piombo, OSP, placcatura in nichel/oro, nastro blu, placcatura in argento, stagnatura

Diametro minimo del foro

0,25 mm

Larghezza minima della linea

3mil (0,075 mm)

Interlinea minima

0,075 mm

Rapporto spessore/diametro dei fori

10:15

Anhui Hongxin Electronic Technology Co., Ltd. si trova nel China PCB Industrial Park, Guangde Economic Development District, provincia di Anhui. Fondata nell'ottobre 2013, la nostra fabbrica occupa 20.000 metri quadrati e impiega 110 dipendenti, tra cui oltre 7 ingegneri professionisti con più di 15 anni di esperienza. I prodotti PCB dell'azienda includono schede da 1 a 32 strati, schede ad alta Tg, schede a rame spesso, schede rigido-flessibili, schede ad alta frequenza, schede laminate a dielettrico ibrido, schede con via interrata, schede a base metallica e schede senza alogeni. È disponibile la prototipazione rapida di PCB ad alta precisione, con ordini all'ingrosso per schede a uno e due strati consegnati entro 6-7 giorni, schede da 4 a 8 strati entro 9-20 giorni, schede da 10 a 16 strati entro 20-25 giorni, schede da 16 a 32 strati entro 25-45 giorni, schede HDI entro 25 giorni e prototipazione a doppia faccia consegnabile in appena 24 ore. Siamo impegnati a fornire prodotti di alta qualità e servizi professionali ai clienti globali e abbiamo la capacità di consegnare sia grandi quantità che piccoli lotti. I processi di trattamento superficiale dei nostri prodotti sono completi. I tipi di materiale di base includono FR-1, 22F, CEM-1, CEM-3, FR-4 (con alta Tg, senza alogeni, ecc.), schede ad alta frequenza e substrati metallici. Tutti i tipi di prodotto hanno superato le certificazioni del sistema di gestione della qualità internazionale ISO9001, ISO14001, ISO45001, IATF16949, nonché le certificazioni di sicurezza UL. La nostra rete di vendita si estende dalle aree interne al Sud-est asiatico, all'Europa e all'America. Nella feroce concorrenza di mercato, abbiamo sempre ricevuto grandi elogi dai clienti.

Prodotti consigliati

Circa
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. è Cina Scheda saldata verde senza piombo a doppia faccia con FR-4 Fornitori e Ingrosso Scheda saldata verde senza piombo a doppia faccia con FR-4 Fabbrica. Si trova nel China P C B Industrial Park, Guangde Economic Development District, provincia di Anhui. Fondata nell'ottobre 2 0 1 3, la nostra fabbrica occupava 8.413 metri quadrati e impiega 110 dipendenti, tra cui oltre 7 ingegneri professionisti con più di 15 anni di esperienza. I prodotti P C B dell'azienda includono schede da 1 a 32 strati, schede ad alta Tg, schede a rame spesso, schede rigido-flessibili, schede ad alta frequenza, schede laminate a dielettrico ibrido, schede con via interrata, schede a base metallica e schede senza alogeni. È disponibile la prototipazione rapida di P C B ad alta precisione, con ordini all'ingrosso per schede a uno e due strati consegnati entro 6-7 giorni, schede da 4 a 8 strati entro 9-20 giorni, schede da 10 a 16 strati entro 20-25 giorni, schede da 16 a 32 strati entro 25-45 giorni, schede H D I entro 25 giorni e prototipazione a doppia faccia consegnabile in appena 24 ore. Siamo impegnati a fornire prodotti di alta qualità e servizi professionali ai clienti globali e abbiamo la capacità di consegnare ordini sia di grandi quantità che di piccoli lotti. I processi di trattamento superficiale dei nostri prodotti sono completi. I tipi di materiale di base includono FR-1, 22F, CEM-1, CEM-3, FR-4 (con alta Tg, senza alogeni, ecc.), schede ad alta frequenza e substrati metallici. Tutti i tipi di prodotto hanno superato le certificazioni del sistema di gestione della qualità internazionale ISO9001, ISO14001, ISO45001, IATF16949 e le certificazioni di sicurezza UL. La nostra rete di vendita si estende dalle aree interne al Sud-est asiatico, all'Europa e all'America. Nella feroce concorrenza di mercato, abbiamo sempre ricevuto grandi elogi dai clienti.
