Assemblaggio PCB efficiente in termini di costi: da dove provengono effettivamente i risparmi

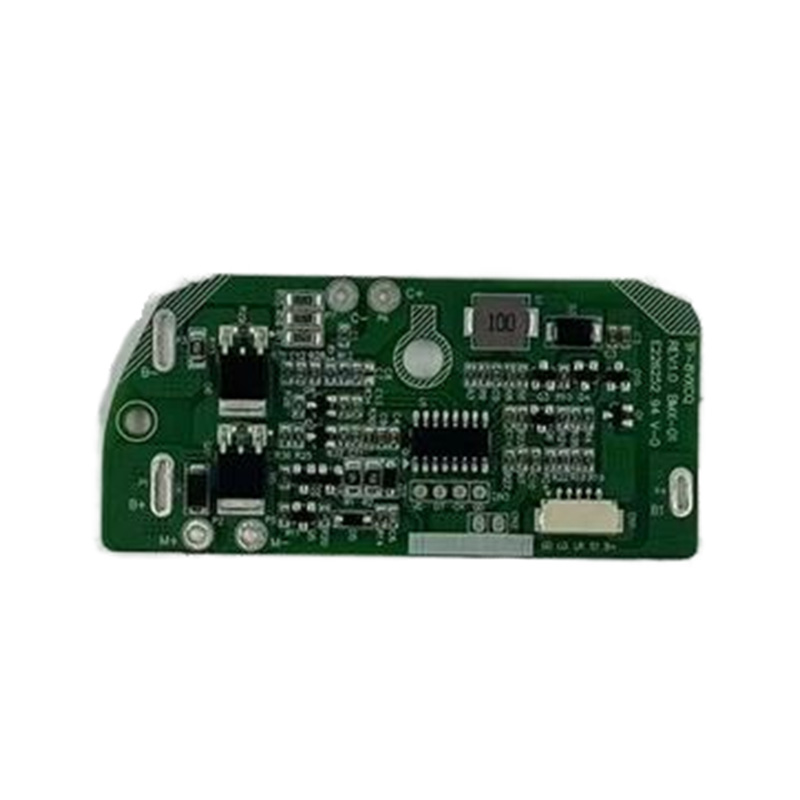

L'assemblaggio di PCB efficiente in termini di costi non consiste principalmente nel trovare il produttore a contratto con il prezzo più basso: è il risultato di decisioni prese molto prima che la scheda raggiunga la fabbrica. La selezione dei componenti, la conformità alla progettazione per la producibilità (DFM), la strategia di pannellatura e il volume degli ordini contribuiscono tutti in misura maggiore al costo totale di assemblaggio rispetto al prezzo unitario quotato da un dato CM. Comprendere dove vengono generati i costi in ogni fase consente agli ingegneri e ai team di procurement di prendere decisioni mirate che riducono la spesa senza compromettere la qualità o l'affidabilità.

Le cinque leve di maggiore impatto per un assemblaggio PCB efficiente in termini di costi sono:

• Standardizzazione dei componenti ed elenchi delle parti preferite: L'utilizzo di componenti provenienti dall'elenco dei fornitori approvati (AVL) di un produttore con più opzioni di approvvigionamento elimina i premi di acquisto spot e riduce il rischio di lead time di approvvigionamento. Un singolo componente non stoccato e proveniente da un'unica fonte può ritardare un intero ciclo di produzione di 8-16 settimane e aggiungere il 15-30% al costo della distinta base in caso di carenze di allocazioni.
• Conformità alla progettazione per la producibilità (DFM): Le schede progettate senza la revisione DFM generano costi nascosti a valle: rilavorazione manuale, tassi di difetti più elevati, tempi di ispezione più lunghi e costi di programmazione per configurazioni pick-and-place complesse. I dati del settore lo dimostrano costantemente Il 70-80% dei costi di produzione viene fissato in fase di progettazione , prima che venga posizionato un singolo componente.
• Pannellatura: Il raggruppamento di più PCB in un unico pannello per l'elaborazione SMT riduce drasticamente i costi di configurazione per unità, stampa stencil e rifusione. Per pannelli di piccole dimensioni (sotto i 100 cm²), la pannellatura riduce in genere i costi di assemblaggio del 30–50% per unità rispetto alla gestione di pannelli singoli.
• Rapporto SMT rispetto al foro passante: Il posizionamento con tecnologia a montaggio superficiale (SMT) è altamente automatizzato e costa una frazione dell'inserimento a foro passante (THT), che spesso richiede lavoro manuale. Ogni componente THT in un design prevalentemente SMT aggiunge costi sproporzionati. Laddove sono necessari connettori a foro passante per garantire resistenza meccanica, le alternative a pressione eliminano completamente la saldatura.
• Consolidamento del volume e accuratezza delle previsioni: I produttori a contratto fissano il prezzo dell'assemblaggio in base all'ammortamento dell'installazione rispetto alla quantità di esecuzione. Una tiratura di 500 unità di una semplice scheda da 50 componenti può costare $ 8-12 per scheda in assemblaggio; la stessa scheda a 5.000 unità in genere scende a $ 1,50–3,00. Una previsione accurata della domanda che consenta il consolidamento del volume è una delle leve di riduzione dei costi più accessibili a disposizione dei team di procurement.

Fattori di costo nascosti da controllare nella spesa di assemblaggio attuale

Oltre all'ovvio costo unitario, diverse voci nelle fatture di assemblaggio vengono spesso trascurate durante il confronto tra fornitori. Oneri NRE (ingegneria non ricorrente). - che coprono la fabbricazione degli stampini, la programmazione e l'ispezione del primo articolo - in genere vanno da $ 150 a $ 800 per il nuovo progetto di scheda e sono spesso nascosti nei prezzi quotati per piccole tirature. I costi degli stampini (da 80 a 250 dollari per l'acciaio inossidabile tagliato al laser) sono fissi in base alla revisione del progetto, rendendo le frequenti modifiche al progetto sproporzionatamente costose a bassi volumi. Inoltre, Apparecchiature per ispezione radiografica e test funzionali comportano costi di installazione compresi tra $ 500 e $ 2.500 per tipo di scheda e dovrebbero essere valutati rispetto al rischio di difetti e all'esposizione alla garanzia di assemblaggi non testati, non semplicemente esclusi per ridurre i totali delle fatture.

PCB Software di progettazione del layout: scegliere lo strumento giusto per il tuo flusso di lavoro

Il software di progettazione del layout PCB è lo strumento principale attraverso il quale vengono determinati tutti i costi di assemblaggio, la producibilità e i risultati prestazionali. La scelta della piattaforma EDA (automazione della progettazione elettronica) influisce non solo sulla produttività del progettista, ma anche sulla qualità dei controlli DFM, sull'accuratezza dei dati di simulazione, sulla facilità di collaborazione con i produttori a contratto e sulla manutenibilità a lungo termine dei file di progettazione. Nessun singolo strumento è universalmente ottimale: la scelta giusta dipende dalla complessità del progetto, dalle dimensioni del team, dal budget e dai requisiti di integrazione.

Funzionalità di controllo DFM: cosa cercare

La capacità di controllo delle regole DFM del software di progettazione del layout PCB è direttamente legata alla resa e ai costi dell'assemblaggio. Come minimo, lo strumento dovrebbe imporre: gioco minimo tra anello anulare e punta-rame (per evitare la rottura del trapano), regole di espansione della maschera di saldatura (per evitare ponti sui circuiti integrati a passo fine), Distanze tra rame e bordo scheda (per prevenire l'esposizione delle tracce durante l'instradamento e il depaneling) e rilevamento della sovrapposizione del cortile (per contrassegnare i conflitti di posizionamento dei componenti prima della fabbricazione). Le piattaforme premium come Altium e Cadence integrano anche il controllo della distanza 3D in tempo reale e l'instradamento controllato dall'impedenza con la convalida automatica dello stack di livelli: funzionalità fondamentali per progetti ad alta velocità superiori a 1 GHz ma spese generali non necessarie per schede a segnale misto più semplici.

Output file e compatibilità CM

Indipendentemente dal software di progettazione del layout PCB utilizzato, il pacchetto di output consegnato a un produttore a contratto deve includere: file Gerber RS-274X per tutti gli strati di rame, file di foratura (formato Excellon), contorno della scheda (strato meccanico), maschera di saldatura e strati serigrafici, una distinta base in formato Excel o CSV e un file centroide/pick-and-place (coordinate XY e rotazione per ciascun componente). Alcuni CM accettano sempre più file di progettazione nativi ODB o IPC-2581 al posto di Gerber, offrendo dati più ricchi per la revisione DFM e riducendo il rischio di errori di traduzione. Confermare il formato di input preferito del tuo CM prima di finalizzare la toolchain evita costosi ritardi nella conversione dei file durante il tape-out.

Produttori di PCB a rotazione rapida: cosa significa realmente il termine

I produttori di PCB a rotazione rapida sono fornitori di servizi di fabbricazione e assemblaggio che hanno costruito le loro attività specificatamente attorno a tempi di consegna ridotti, offrendo in genere la fabbricazione di schede nude in 24-72 ore e schede assemblate in 3-7 giorni lavorativi, rispetto ai tempi di consegna standard di 10-15 giorni dei produttori di PCB di volume convenzionali. Questo premio in termini di velocità ha un costo: in genere lo è il prezzo rapido per le schede nude 3–8 volte più alto per unità rispetto ai prezzi di produzione in serie e i turni rapidi di assemblaggio comportano supplementi aggiuntivi del 25-100% rispetto alle tariffe NRE standard e per unità.

Il business case per i produttori di PCB a rotazione rapida è più forte in tre scenari: cicli di iterazione del prototipo e della progettazione dove i costi dei tempi di progettazione superano di gran lunga i costi di fabbricazione; emergenze sulla linea di produzione dove una scheda guasta ferma una linea di produzione con costi di fermo macchina superiori a migliaia di dollari l’ora; e lanci sul mercato a breve termine dove il vantaggio della prima mossa giustifica il costo accelerato. Per la produzione in volumi pianificati, i servizi di consegna rapida sono raramente giustificati in termini di costi ed è meglio investire il premio nel mantenimento di scorte di sicurezza di assemblaggi prefabbricati.

Giocatori chiave nel mercato PCB a rotazione rapida

Il mercato dei PCB a svolta rapida si stratifica in tre livelli in base alla geografia, alla gamma di capacità e al cliente target:

• Piattaforme online con sede in Cina (JLCPCB, PCBWay, Seeed Fusion): Offri il prezzo assoluto più basso per svolte rapide con specifiche standard: una tavola da 10 pezzi e 2 strati in 48 ore per meno di $ 20 è standard. I tempi di assemblaggio di 3-5 giorni sono disponibili con l'inventario dei componenti interno. Ideale per lavori di prototipazione in cui il costo rappresenta il vincolo principale e non è richiesta la documentazione di certificazione normativa.
• Specialisti della svolta rapida nordamericana (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): Offrono fabbricazione di schede bare board in 24-48 ore con certificazione IPC completa di Classe 2 o Classe 3, materiali riconosciuti da UL e movimentazione conforme a ITAR per applicazioni di difesa e aerospaziali. Sono disponibili servizi di assemblaggio con turni di 5–7 giorni. Il costo unitario è significativamente più elevato rispetto alle piattaforme cinesi, ma i tempi di consegna, la sicurezza IP e i requisiti di conformità normativa rendono obbligatorio l’approvvigionamento nazionale per molte applicazioni.
• Fornitori europei di turni rapidi (Eurocircuits, Multi-CB, Beta LAYOUT): Servi il mercato dell'UE con tempi di fabbricazione di 1-5 giorni, documentazione di qualità compatibile CE ed elaborazione conforme a RoHS. Il controllo DFM online e il preventivo istantaneo sono funzionalità standard. Ottima scelta per i team di progettazione con sede nell'UE che necessitano di schede di provenienza locale per la marcatura CE o la documentazione di conformità REACH.

Cosa verificare prima di effettuare un ordine di consegna rapida

I tempi di consegna rapidi sono affidabili solo quanto lo sono i sistemi di gestione della capacità e di disponibilità dei componenti del produttore. Prima di effettuare un ordine urgente, conferma:

• Tutti i componenti sono stock interni al CM prima della conferma dell'ordine. Un singolo componente esaurito comprime l'intero programma di consegna rapida. I CM affidabili forniscono controlli della disponibilità della distinta base in tempo reale prima di accettare ordini accelerati.
• La revisione DFM è inclusa nei tempi di consegna indicati, non aggiuntivo. Alcuni CM citano i tempi di fabbricazione a partire dall'approvazione del DFM, non dall'effettuazione dell'ordine, una distinzione che può aggiungere 12-24 ore al tempo di consegna effettivo.
• Il tempo di consegna indicato è un conteggio di giorni lavorativi, non giorni di calendario. Un turno di "5 giorni" effettuato di mercoledì potrebbe non essere spedito fino al mercoledì successivo, quando i fine settimana sono esclusi.
• Sono specificati test e ispezioni. Gli assemblaggi a rotazione rapida non dovrebbero ignorare i test elettrici: il costo per ricevere una scheda guasta dopo un'attesa di 5 giorni supera di gran lunga il costo di una sonda volante o di un test funzionale.

Integrazione di tutti e tre: dalla progettazione alla produzione rapida e ottimizzata in termini di costi

I risultati più importanti nello sviluppo di PCB derivano dal considerare la selezione del software di progettazione del layout, l'ottimizzazione dei costi di assemblaggio e la scelta rapida del produttore come un sistema integrato piuttosto che come decisioni indipendenti. Un quadro pratico per realizzare questa integrazione:

1. Seleziona il software di layout con set di regole DFM corrispondenti al tuo CM di destinazione. I principali produttori di Quick Turn pubblicano le tabelle delle capacità del processo (traccia/spazio minimo, dimensioni dei canali, pesi del rame, tolleranze di impedenza controllata). Il caricamento di queste regole nello strumento EDA all'inizio del progetto rileva le violazioni durante la progettazione anziché durante la revisione DFM dopo l'invio del file.
2. Crea una libreria di componenti preferiti orientata all'inventario stoccato del tuo CM. Sia JLCPCB (libreria LCSC) che molti CM nazionali pubblicano online il proprio inventario dei componenti. La progettazione con parti in stock elimina la causa più comune di mancato rispetto della pianificazione dei turni rapidi: i ritardi nell'approvvigionamento dei componenti.
3. Utilizza i turni rapidi del prototipo per convalidare la progettazione prima di impegnarti nel volume. Il costo di una corsa rapida di un prototipo di $ 500 che rileva un errore di layout è banalmente piccolo rispetto al costo NRE e materiale della rottamazione di una produzione di 1.000 unità. Inserisci uno o due cicli di convalida rapidi nel programma di sviluppo come costo fisso, non come variabile da ottimizzare.
4. Transizione ai prezzi basati sul volume al giusto punto di flesso. La maggior parte dei CM offre sconti di prezzo significativi a 100, 500 e 1.000 unità. Una volta convalidato il progetto e prevedibile il volume, il consolidamento di 3-6 mesi di domanda in un unico ordine generale con rilasci programmati riduce in genere i costi di assemblaggio del 40-60% rispetto agli ordini mensili a rotazione rapida, anche tenendo conto dei costi di mantenimento dell'inventario.

La combinazione della pratica disciplinata del DFM in Software di progettazione del layout PCB , un approccio rigoroso assemblaggio PCB conveniente attraverso decisioni di progettazione e approvvigionamento e una chiara comprensione di quando produttori di PCB a rotazione rapida fornire un valore reale rispetto a quando rappresentano una spesa premium evitabile, costituisce la base operativa di una produzione elettronica efficiente su qualsiasi scala.
